プログラム名 平面図 Ver. Ver.3 ID Q213310 更新日 2016/08/22

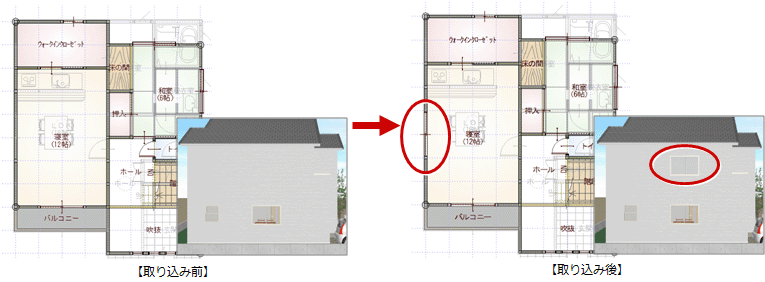

Q：1階の建具を1つだけ2階に複写する方法を教えてください。

A：「バックデータ取り込み」ダイアログの「要素指定」を「1点」にして1つだけ建具を選び、2階平面図に複写します。

操作方法

    　　
  1. 2階平面図を開きます。

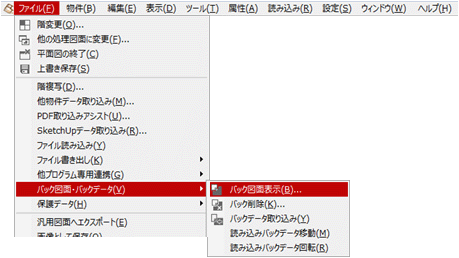

  2. 「ファイル」メニューから「バック図面・バックデータ」の「バック図面表示」を選びます。

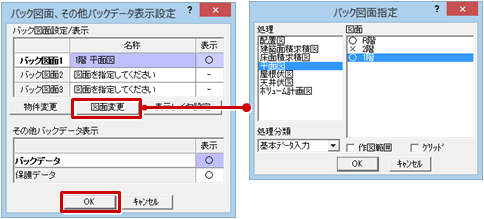

  3. 「バック図面、その他バックデータ表示設定」ダイアログの「図面変更」を選びます。
  4. 「バック図面指定」ダイアログでバック図面表示する図面を選び、「OK」をクリックします。
    ここでは「平面図」「1階」を選びます。

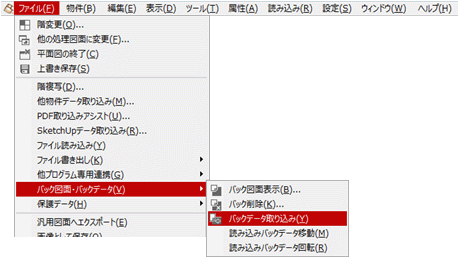

  5. 「ファイル」メニューから「バック図面・バックデータ」の「バックデータ取り込み」を選びます。
  6. 「バックデータ取り込み」ダイアログの「1点」をONにして、1階の建具を選び、左クリックをします。
    1階の建具が2階に取り込まれます。
