プログラム名

平面図

Ver.

Ver.3

ID

Q213510

更新日

2017/01/11

Q：建具の枠見込の初期値を変更する方法を教えてください。

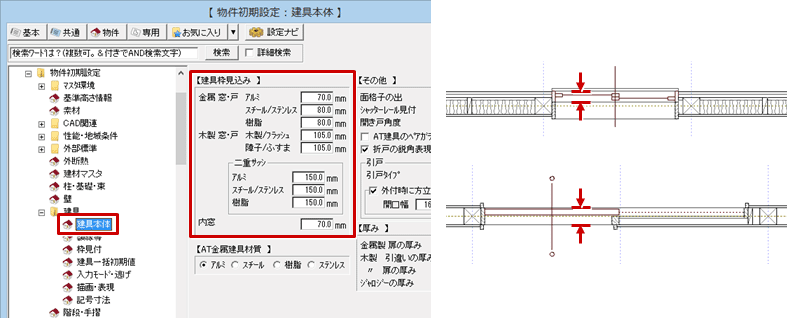

A：「物件初期設定：建具－建具本体」の【建具枠見込み】で、枠の材質ごとに設定できます。

メモ

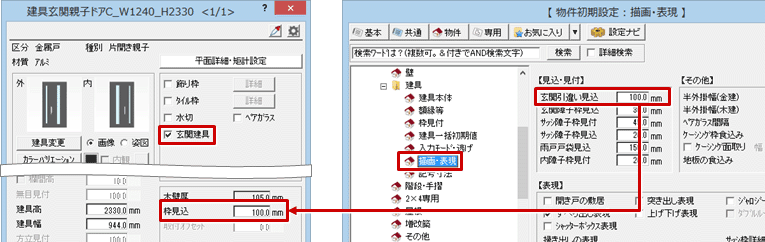

• 建具の属性で「玄関建具」がONの場合、枠見込は「物件初期設定：建具－描画・表現」の「玄関引違い見込」の値になります。
  　

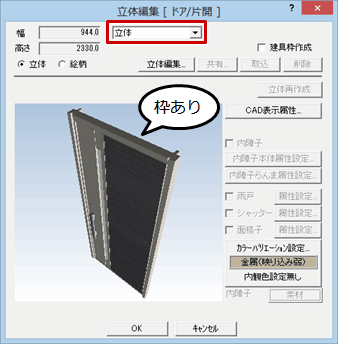

• 3Dカタログ建具・AM建具のうち、枠も含めて立体データが作成されているような画像建具、立体建具に関しては、枠見込の初期値は連動しません。マスタを作成したときの枠見込の値が有効になります。

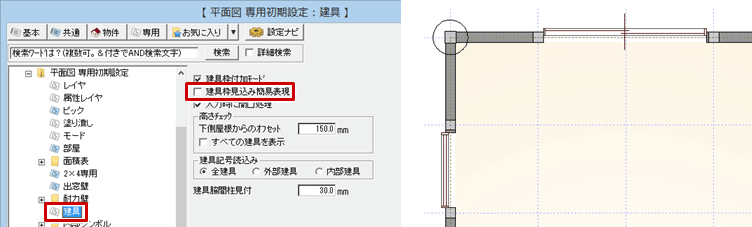

• 平面図で枠見込を表現するには、「専用初期設定：建具」の「建具枠見込み簡易表現」をOFFにして建具を入力します。「建具枠見込み簡易表現」がONの場合、枠見込は壁厚で表現されます。
