プログラム名

平面図

Ver.

Ver.8

ID

Q213530

更新日

2021/11/30

Q：建具表の記号を平面図に読み込む方法を教えてください。

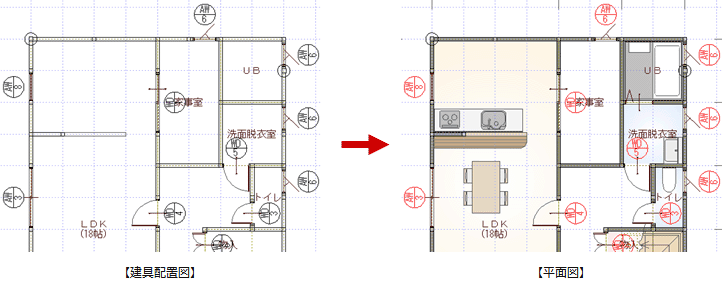

A：建具表で建具配置図が作成されていれば、平面図の「読み込み」メニューの「他図面情報読み込み」の「建具記号読み込み」で読み込むことができます。

操作方法

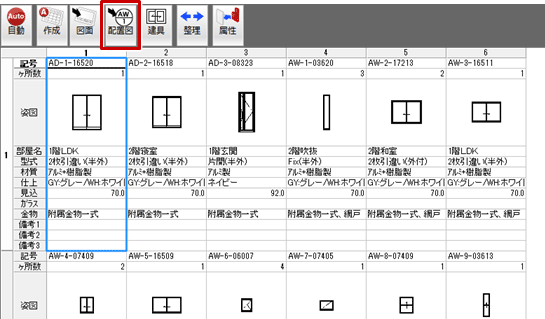

1. 建具表を開いて、「建具配置図を開く」をクリックします。

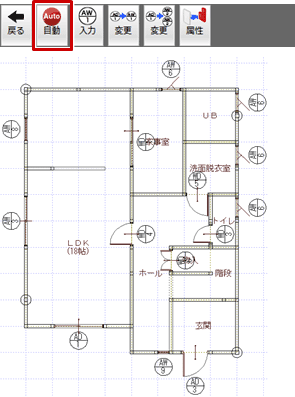

2. 「図面自動立上」をクリックして建具配置図を作成します。

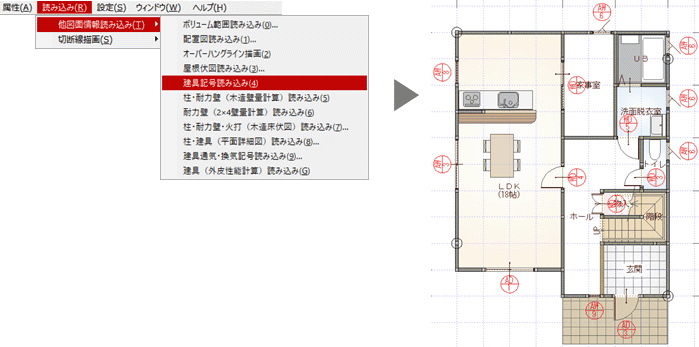

3. 平面図を開いて、「読み込み」メニューから「他図面情報読み込み」の「建具記号読み込み」を選びます。
