Q：パースモニタに基礎が描画されないときの対処方法を教えてください。

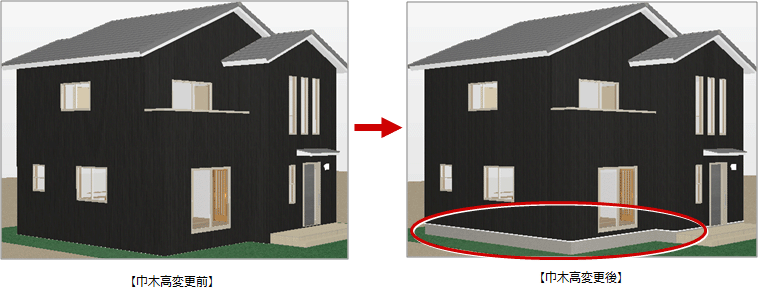

A：「仕上」メニューの「外壁」の「仕上張り替え」で巾木の高さを設定して、基礎を描画します。
原因

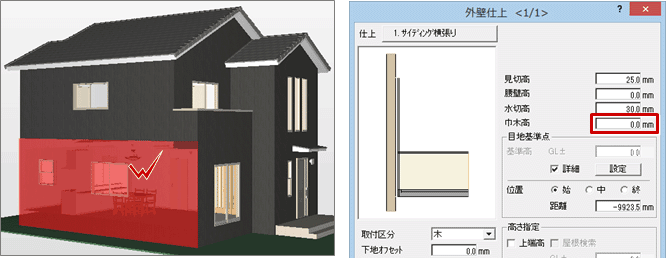

外壁仕上を属性変更したときに、「外壁仕上」ダイアログの「巾木高」が「０」の場合、パースモニタで基礎が描画されません。

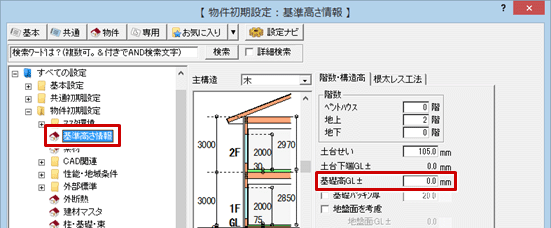

「物件初期設定：基準高さ情報」の「基礎高」が「0」の場合、平面図の「一括作成」で外壁仕上を作成しても「外壁仕上」ダイアログの「巾木高」が「０」になり、パースモニタで基礎が描画されません。
操作方法

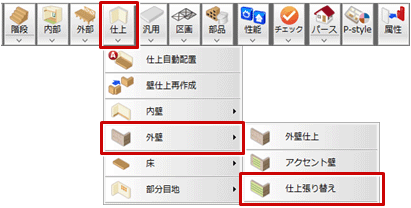

- 平面図を開いて、「仕上」メニューから「外壁」の「仕上張り替え」を選びます。

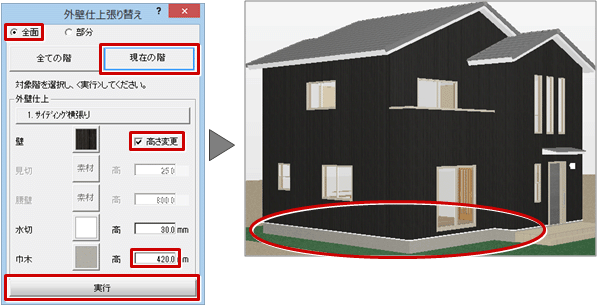

- 「外壁仕上張り替え」ダイアログの「全面」をONにし、「現在の階」を選びます。
- 「高さ変更」をONにして、巾木の「高」を「420」とし、「実行」をクリックします。
メモ

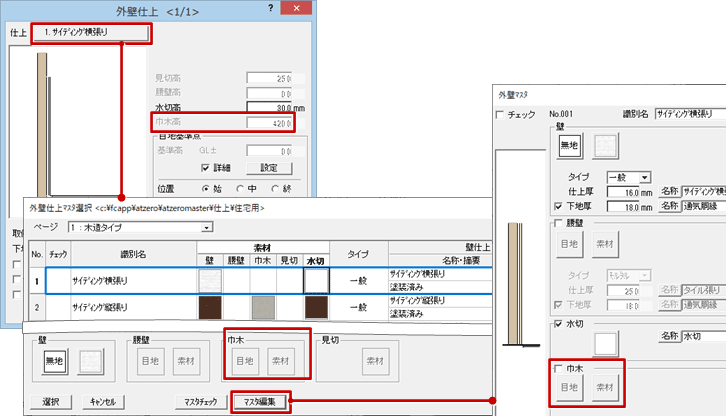

- 「外壁仕上」ダイアログの「巾木高」の値が設定できない場合は、「仕上」をクリックして「外壁仕上マスタ選択」ダイアログで巾木の素材の表示を確認し、「マスタ編集」をクリックして「外壁マスタ」ダイアログで「巾木」をONにする必要があります。
