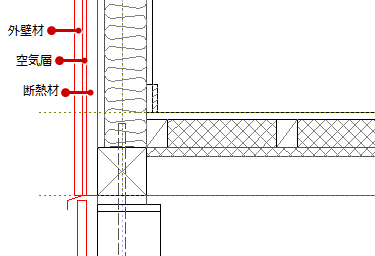

Q：外壁材と断熱材の間に空気層を設定した3層の外壁仕上を作成する方法を教えてください。
A：仕上マスタの「仕上」「下地」「下地オフセット」の3つの厚みを使って、3層の外壁マスタを作成します。
操作方法
- 「建材マスタ起動」メニューから「共通マスタ起動」を選びます。

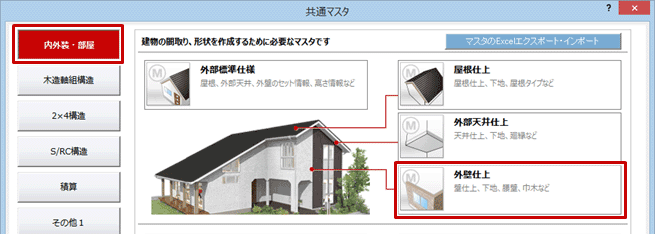

- 「内外装・部屋」の「外壁仕上」をクリックして外壁仕上マスタを開きます。

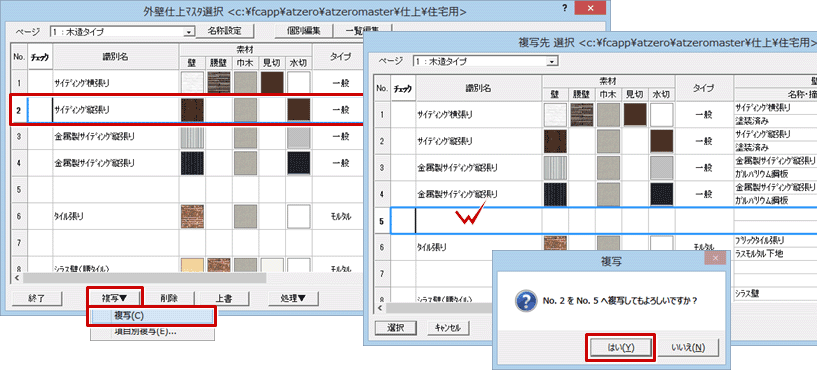

- 「外壁仕上マスタ選択」ダイアログの一覧から基準とする仕上を選んで、「複写」メニューの「複写」を選びます。
- 「複写先 選択」ダイアログで空欄をダブルクリックし、確認画面で「はい」をクリックします。

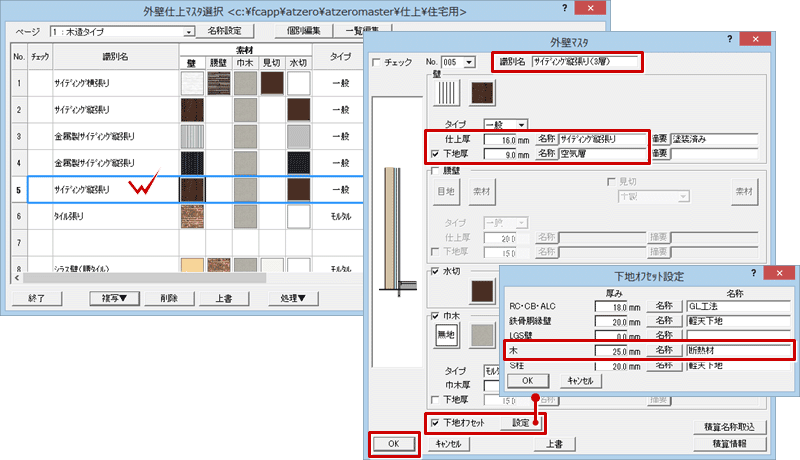

- 複写した外壁仕上マスタをダブルクリックします。
- 「外壁マスタ」ダイアログで「識別名」を変更し、「仕上厚」には外壁材の厚み、「下地厚」には空気層の厚みを設定します。
- 「下地オフセット」をONにして「設定」をクリックし、「木」に断熱材の厚みを設定します。
- 「外壁マスタ」ダイアログの「OK」をクリックします。

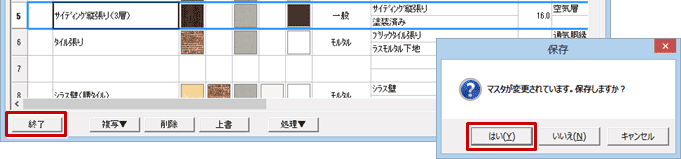

- 「外壁仕上マスタ選択」ダイアログの「終了」をクリックして、確認画面で「はい」をクリックします。

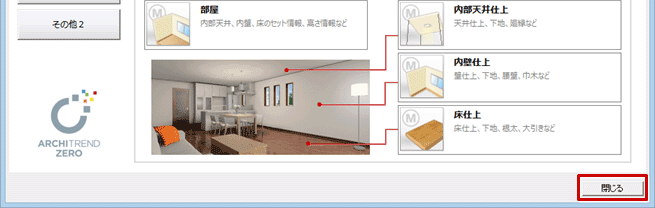

- 「共通マスタ」ダイアログの「閉じる」をクリックします。
メモ

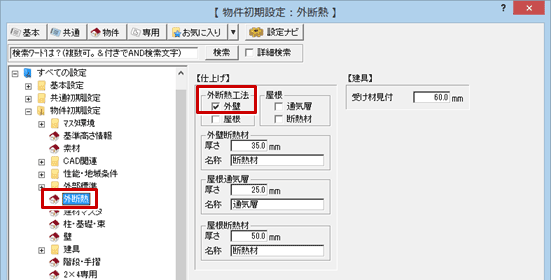

- 「物件初期設定：外断熱」の「外断熱工法」で「外壁」がONになっていると、仕上を作成したときに外壁仕上に断熱材が設定されます。外壁仕上マスタで下地オフセットを含む3層の設定をしていると、結果的に断熱材を含めて4層の外壁仕上になるのでご注意ください。
