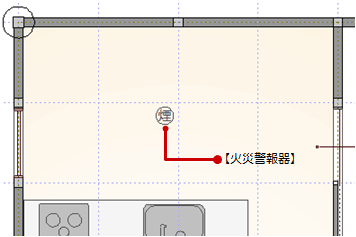

Q：火災警報器を入力する方法を教えてください。
A：「性能」メニューの「住宅用火災警報器」を使用する方法と、「2D部品」の性能シンボルを使用する方法があります。
性能シンボルを使用する方法

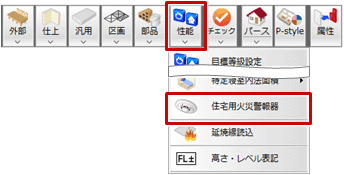

- 「性能」メニューから「住宅用火災警報器」を選びます。

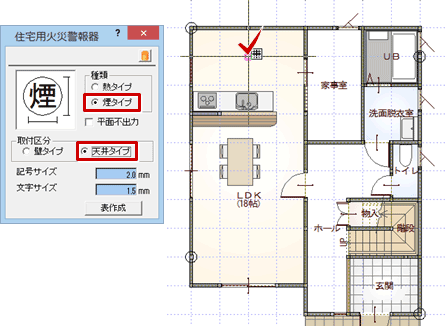

- 「住宅用火災警報器」ダイアログの「種類」や「取付区分」を設定し、配置位置をクリックします。
ここでは「種類」を「煙タイプ」、「取付区分」を「天井タイプ」に設定します。
メモ

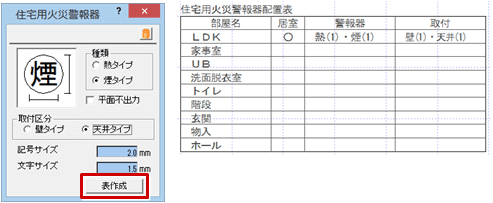

- 「住宅用火災警報器」ダイアログの「表作成」をクリックすると、部屋名、個数、取付区分などの配置表を作成します。
2D部品の性能シンボルを使用する方法
平面図、平面詳細図以外で火災警報器を配置するときに使用します。

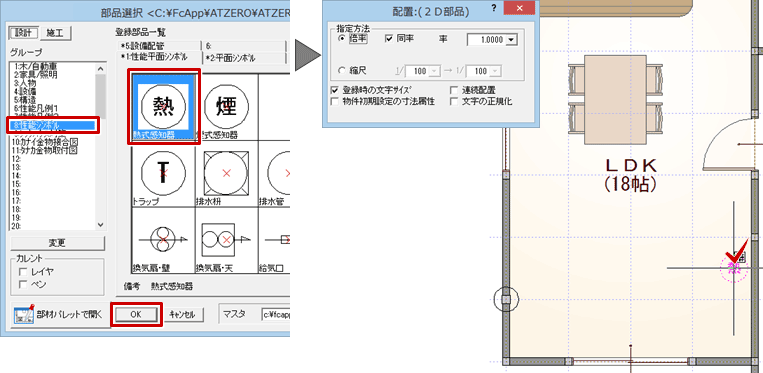

- 「2D」メニューから「配置」を選びます。
- 「部品選択」ダイアログの「グループ」の「性能シンボル」をクリックして、「熱式感知器」を選びます。
- 配置位置をクリックします。
