プログラム名

平面図

Ver.

Ver.3

ID

Q217410

更新日

2016/08/23

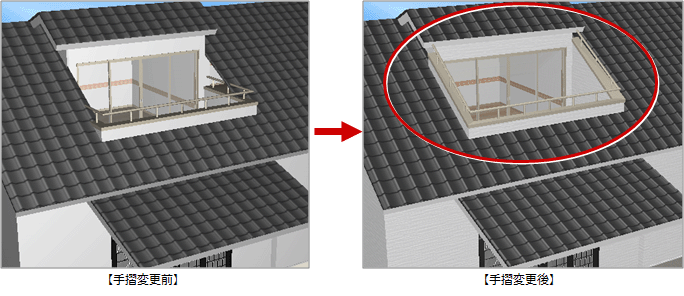

Q：バルコニーの手摺を斜めにする方法を教えてください。

A：手摺の属性変更ダイアログにて、「壁高」を変更して手摺を斜めにします。

操作方法

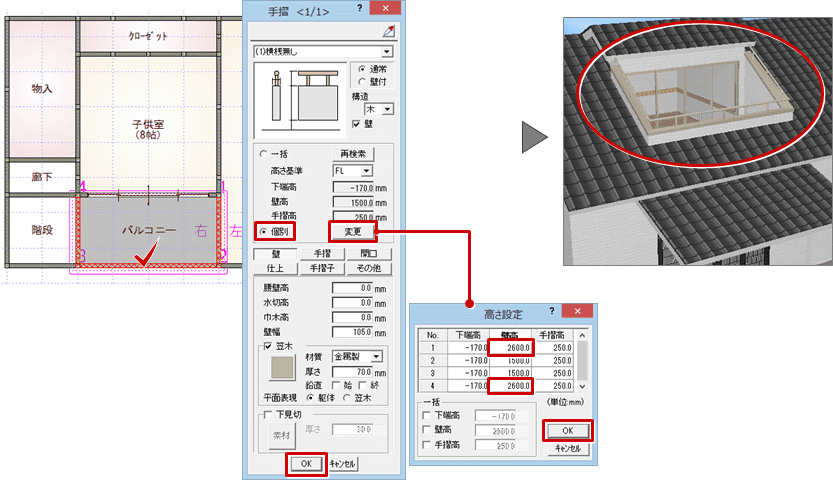

1. 「属性変更」をクリックします。

2. 手摺をクリックします。
3. 「手摺」ダイアログの「個別」をONにして、「変更」をクリックします。
4. 「高さ設定」ダイアログの「壁高」の「1」と「4」を「2600」に変更します。
   このときの「1」「4」の位置は、CAD画面で確認できます。
5. 「手摺」ダイアログの「OK」をクリックします。
