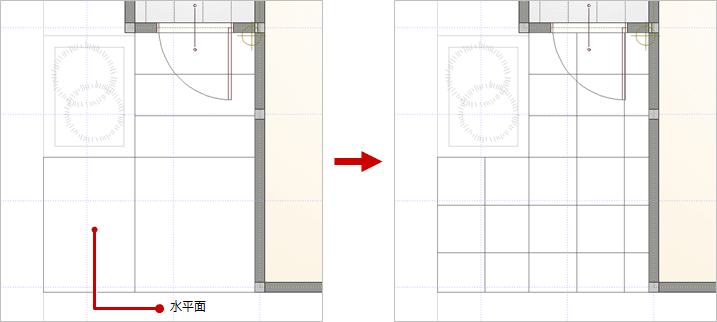

Q：水平面にハッチングを表現する方法を教えてください。

A：水平面の属性ダイアログでハッチングを設定します。

操作方法

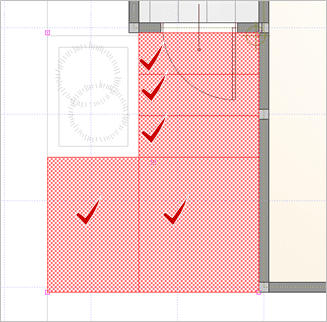

1. 水平面を選択します。
   複数の水平面をまとめて設定する場合は、Ctrlキーを押しながらクリックします。

2. 「属性変更」をクリックします。

3. 「水平面」ダイアログの「目地選択」をクリックします。

4. 「ハッチング属性変更」ダイアログの「パターン」をクリックします。

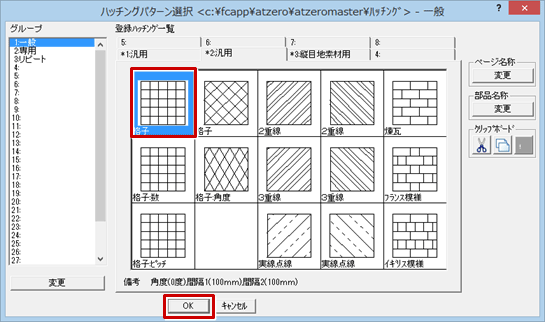

5. 「ハッチングパターン選択」ダイアログよりパターンを選択して「OK」をクリックします。

6. 「ハッチング属性変更」ダイアログに戻ったら、「設定項目」を設定して「OK」をクリックします。

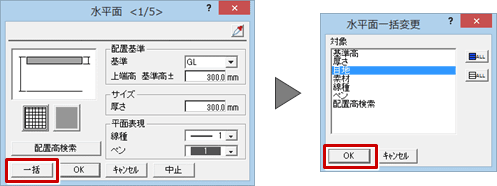

7. 「水平面」ダイアログの「一括」をクリックして、「水平面一括変更」ダイアログの「OK」をクリックします。
   一箇所だけの水平面を変更するときは、「OK」をクリックします。


メモ

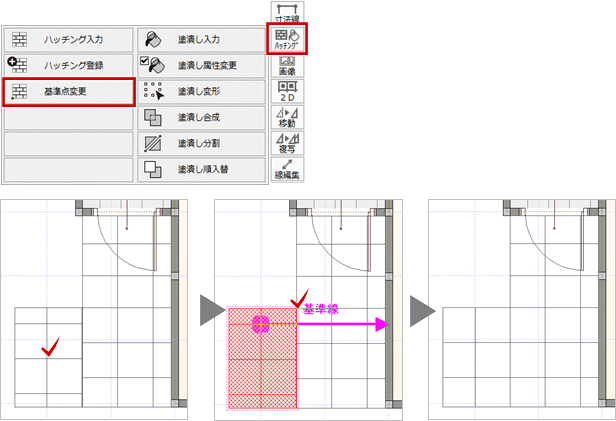

• 目地がずれている場合は、「ハッチング・塗り潰し」メニューの「基準点変更」で目地を合わせます。
