プログラム名

平面図

Ver.

Ver.3

ID

Q217660

更新日

2017/02/09

Q：部品の入力位置を変更する方法を教えてください。

A：寸法エディットやトラッカーを使用して、入力位置を変更します。

寸法エディットで位置を変更する方法

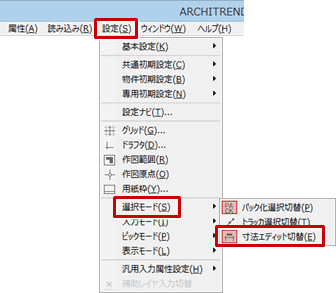

1. 「設定」メニューから「選択モード」の「寸法エディット切替」をONにします。

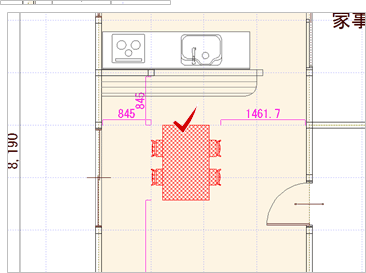

2. 位置を変更する部品を選択します。

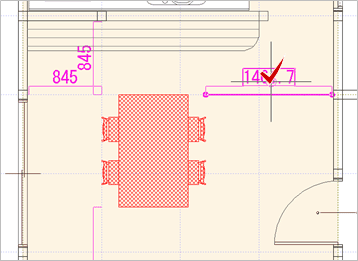

3. 変更する寸法をクリックします。

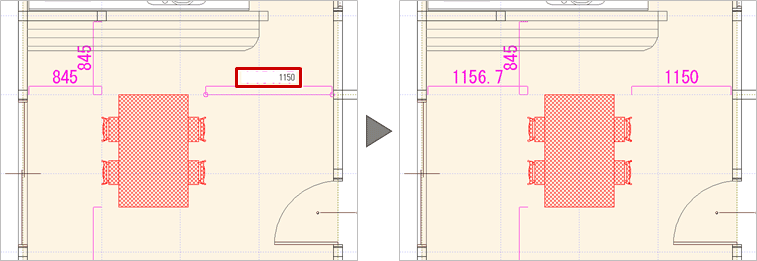

4. 新しい寸法を入力します。


トラッカーで位置を変更する方法

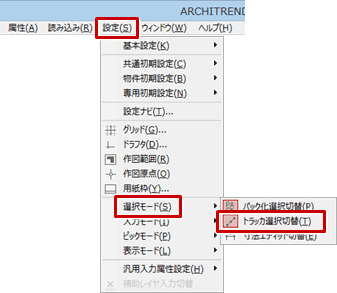

1. 「設定」メニューから「選択モード」の「トラッカ選択切替」をONにします。

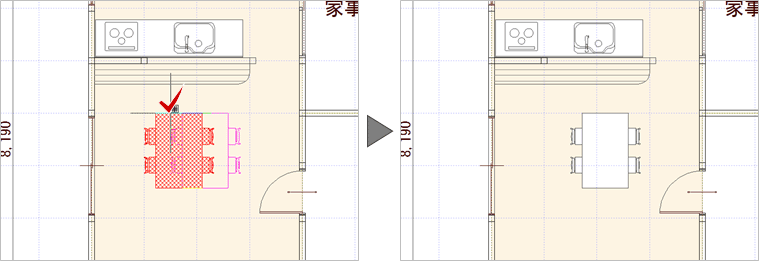

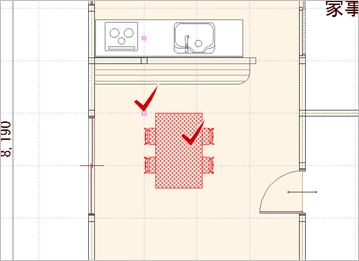

2. 位置を変更する部品を選択して、トラッカーをクリックします。

3. 部品の移動先をクリックします。
