Q：部屋とそれに付随する建具や部品などを1つにまとめて登録する方法を教えてください。

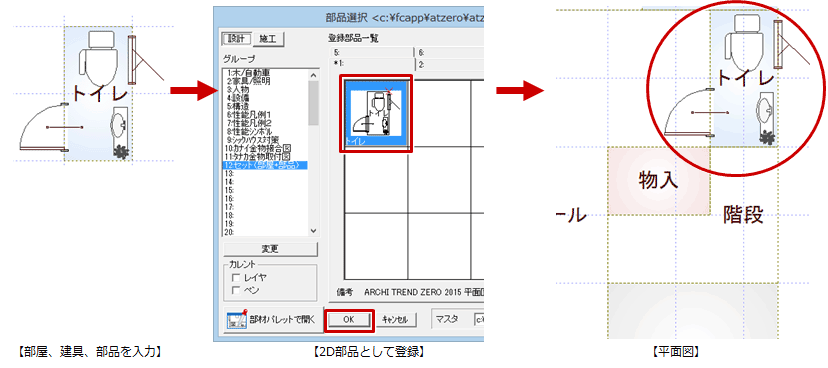

A：「2D」メニューの「登録」を使用して、2D部品として登録します。

セットを登録する

ここでは平面図で入力した部屋と、その部屋に入力した建具と部品を登録します。

1. 登録したい部品や部屋など、Ctrlキーを押しながら複数選びます。

2. 「2D」メニューから「登録」をクリックします。

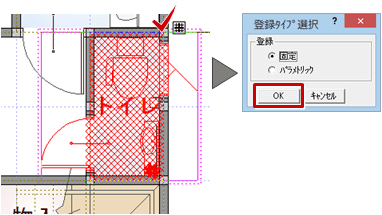

3. 登録の基準点をクリックします。
4. 「登録タイプ選択」ダイアログの「固定」がONになっていることを確認して、「OK」をクリックします。

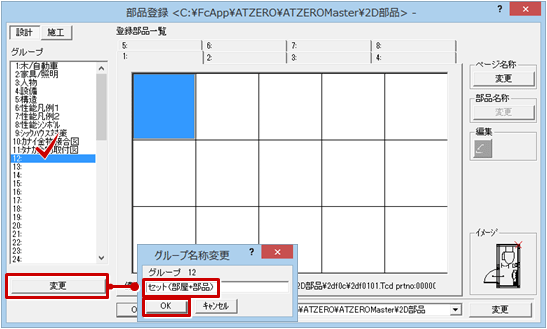

5. 「部品登録」ダイアログで「グループ」を追加します。
6. ここでは「12」を選んで、「変更」をクリックします。
7. 「グループ名称変更」ダイアログで名称を設定し、「OK」をクリックします。

8. 追加したグループ名を選択し、登録部品一覧の空いているところを選び、「OK」をクリックします。
9. 「名称変更」ダイアログで登録する部品の名称を設定し、「OK」をクリックします。


登録した2D部品を配置する

1. 平面図を開きます。
2. 「2D」メニューから「配置」を選びます。

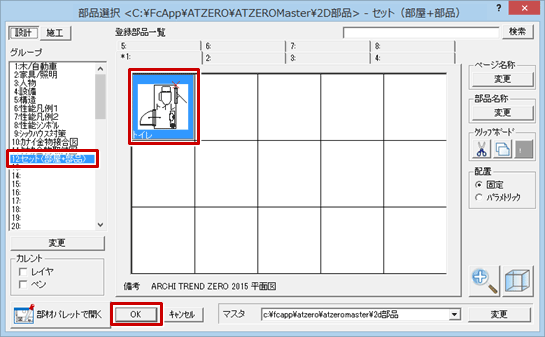

3. 追加したグループ名を選びます。
4. 登録した部品を選択して、「OK」をクリックします。

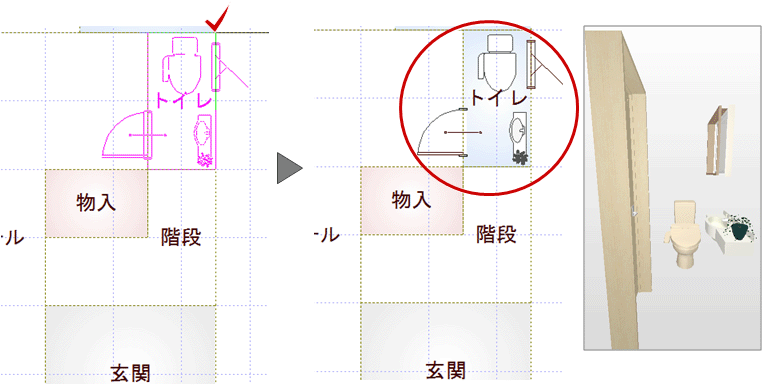

5. 配置位置をクリックします。


メモ

• 例えば、平面図で登録した2D部品を配置図で配置すると属性はありません。登録した図面と配置する図面が違うと、配置するときに確認画面が表示されます。
