プログラム名

平面図

Ver.

Ver.8

ID

Q218140

更新日

2021/11/30

Q：1階平面図と2階平面図がずれているときの修正方法を教えてください。

A：2階平面図の「表示」メニューの「仕上表示」で仕上を表示してから、データを移動します。その後、2階の天井仕上を再作成してずれを修正します。

操作方法

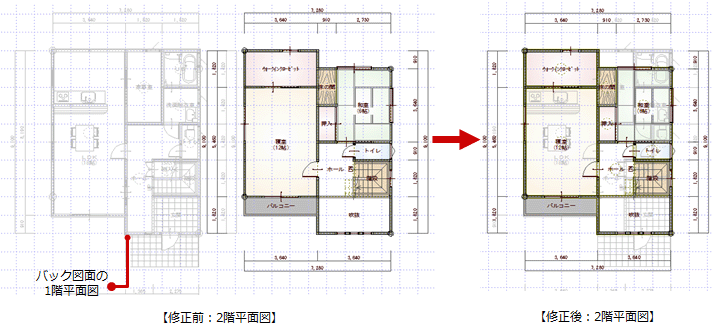

ここでは1階平面図に合わせて2階平面図を移動し、ずれを修正します。

1. 2階平面図を開きます。

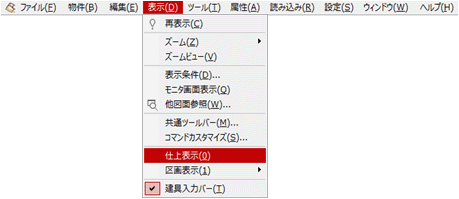

2. 「表示」メニューから「仕上表示」を選びます。
   ※ 移動するときに仕上もすべて選択するため、仕上を表示します。

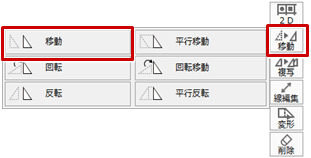

3. 「移動」メニューから「移動」を選びます。

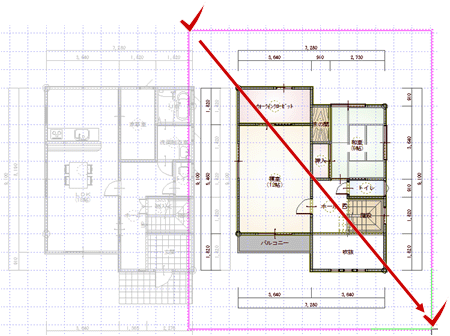

4. 範囲を指定します。

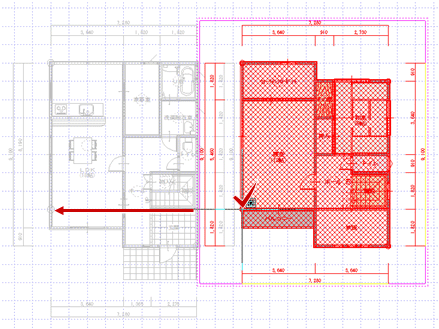

5. 基準点をクリックします。ここでは通し柱の芯を基準点とします。
6. 基準点と同じ位置にある1階平面図の通し柱に移動します。

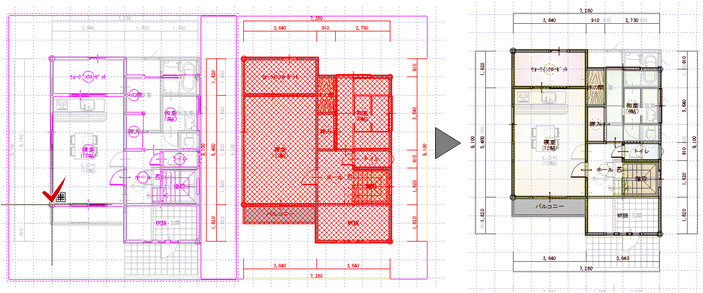

7. 1階平面図の通し柱の位置を確認して、クリックします。

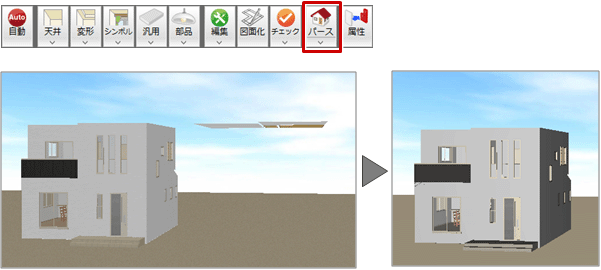

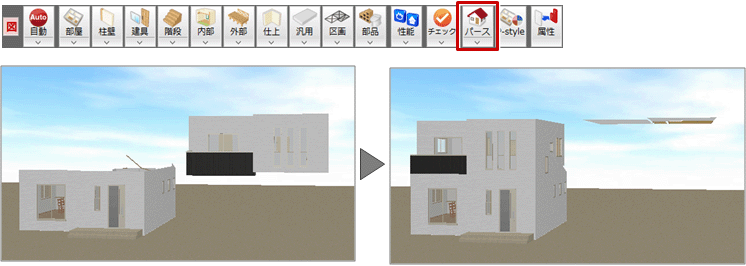

8. 「パースモニタ」をクリックし、2階平面図が移動したことを確認します。
   ※ 元の位置に天井仕上が残っているため、天井伏図を修正します。

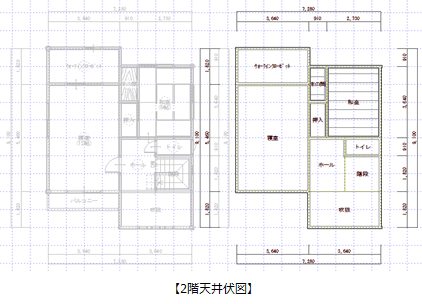

9. 2階天井伏図を開き、天井仕上のずれを確認します。

10. 「自動立上」をクリックします。
    ※ 天井伏図を編集しているため再作成したくない場合は、天井仕上を移動後の2階平面図に合わせて移動します。

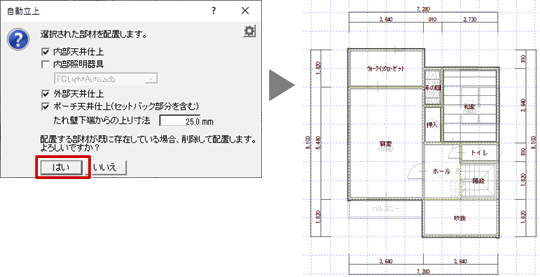

11. 「自動立上」ダイアログの「はい」をクリックします。

12. 「パースモニタ」をクリックし、ずれを修正できたことを確認します。
