プログラム名

平面図

Ver.

Ver.3

ID

Q218150

更新日

2016/08/23

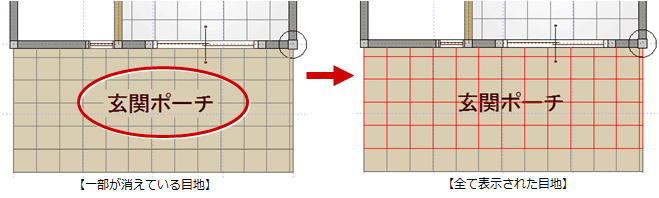

Q：消えてしまった文字の回りの目地を復活させる方法を教えてください。

A：「編集」メニューの「図形復元」を使用して、目地を復元します。

操作方法

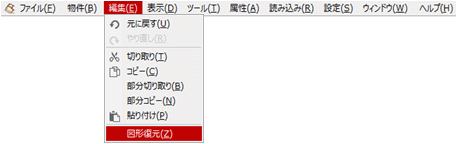

1. 「編集」メニューから「図形復元」を選びます。

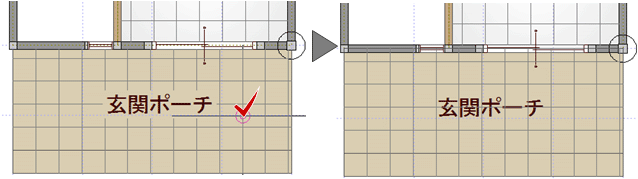

2. 目地をクリックすると、目地が復元します。


メモ

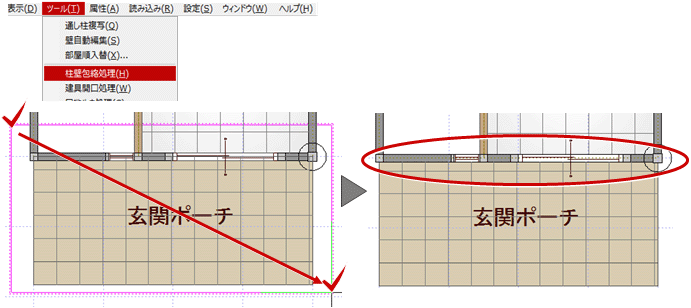

• 「図形復元」を行うと、データの入力状態によっては目地が躯体に食い込んで表示される場合があります。この場合は、「ツール」メニューから「柱壁包絡処理」を選び範囲を指定すると、躯体に食い込んだ部分の目地を削除できます。

• 「一括作成」を実行する際、「一括作成」ダイアログの「図面化処理」にある「目地ぬき」をOFFにしてください。
  「目地ぬき」がONの場合、再度文字の回りの目地が削除されてしまいます。
