プログラム名

平面図

Ver.

Ver.8

ID

Q218170

更新日

2021/11/30

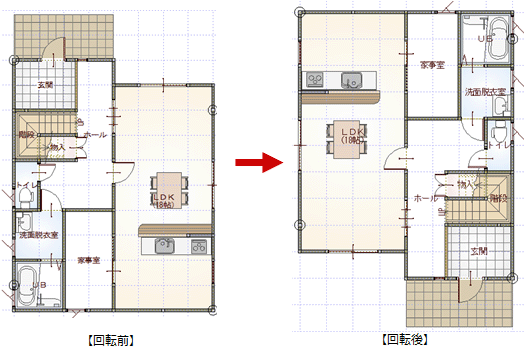

Q：図面を入力した後で、建物を180度回転させる方法を教えてください。

A：「表示」メニューの「仕上表示」で仕上を表示してから、「移動」メニューの「回転」を使って図面を回転します。
※ 作成済みの他階平面図、屋根伏図、天井伏図も回転が必要です。

操作方法

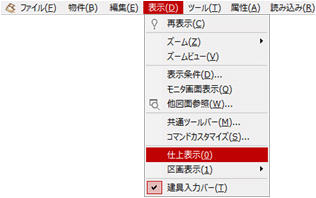

1. 「表示」メニューから「仕上表示」を選びます。
   ※ 回転するときに仕上もすべて選択するため、仕上を表示します。

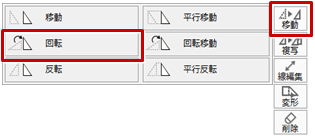

2. 「移動」メニューから「回転」を選びます。

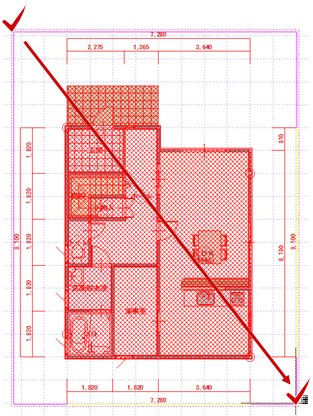

3. 回転するデータの範囲を指定します。

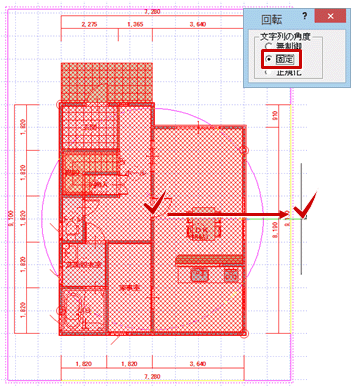

4. 「回転」ダイアログの「固定」をONにします。
   ・そのまま回転をする場合は「無制限」をONにします。
   ・文字列はそのままで回転する場合は「固定」をONにします。
   ・文字列の角度がある範囲になった場合に180°回転する場合は「正規化」をON にします。
5. 回転の中心の位置（ここでは建物の中心）を指定します。続けて開始角の位置を指定します。

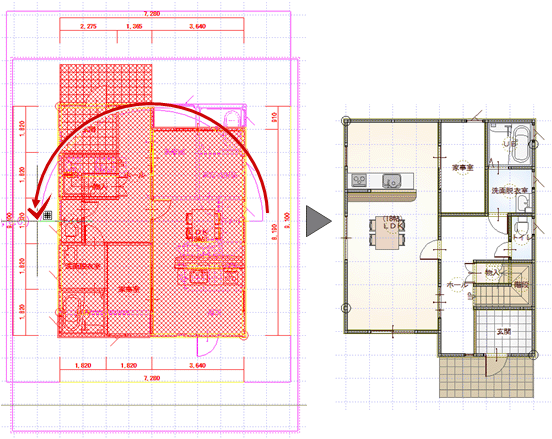

6. 終了角の位置でクリックします。

7. 1階平面図を回転すると、他の図面と位置がずれます。

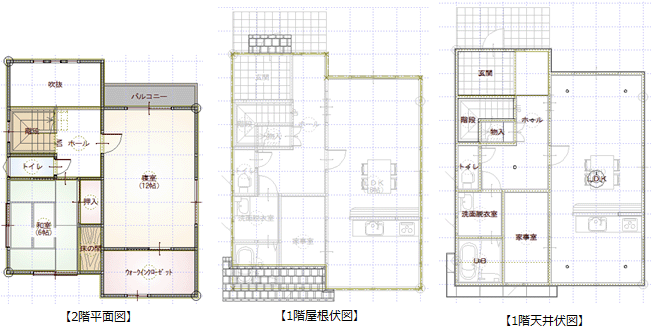

   1階平面図と同様に、作成済みの他階平面図、屋根伏図、天井伏図を回転します。

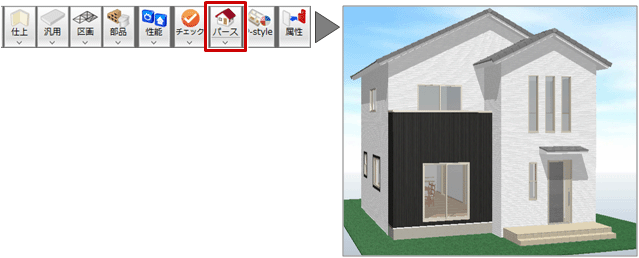

8. 「パースモニタ」をクリックし、建物にずれがないことを確認します。
