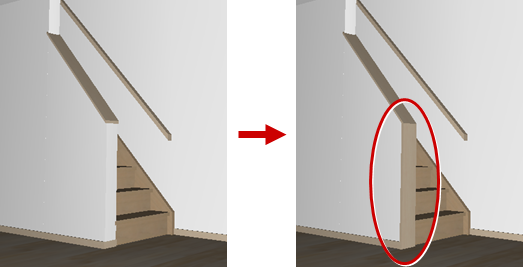

Q：階段脇に斜めの手摺壁を入力しました。手摺壁の小口部分に笠木を表現する方法を教えてください。

A：手摺の属性に鉛直の笠木を付ける設定があります。

操作方法

1. 「属性変更」をクリックします。

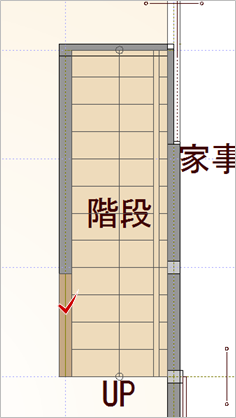

2. 内部手摺で入力した階段脇の手摺壁をクリックします。

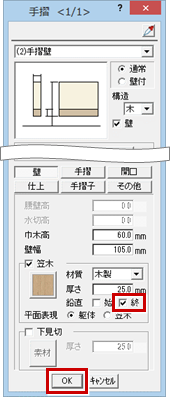

3. 「手摺」ダイアログの「壁」の「笠木」にある「鉛直」の「終」をONにして、「OK」をクリックします。
   ここでは、小口部分が終点なので「終」をONにしています。
