プログラム名

平面図

Ver.

Ver.8

ID

Q218360

更新日

2021/11/30

Q：ロフトを入力したとき、塗り潰し以外の表現にする方法を教えてください。

A：ロフトの平面表現には、塗り潰しと対角線による表現の2パターンがあります。
対角線の表現でロフトを入力するには、「専用初期設定：塗り潰し」の「各種シンボル」をONにします。「各種シンボル」がOFFのときは、対角線表現になります。

操作方法

1. 「設定」をクリックします。

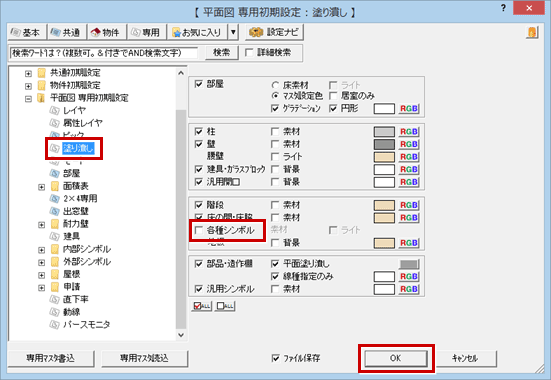

2. 「専用初期設定：塗り潰し」の「各種シンボル」をOFFにして、「OK」をクリックします。

   ※ 各種シンボル…内部シンボル（床の間、床脇、造作棚を除く）、外部シンボル

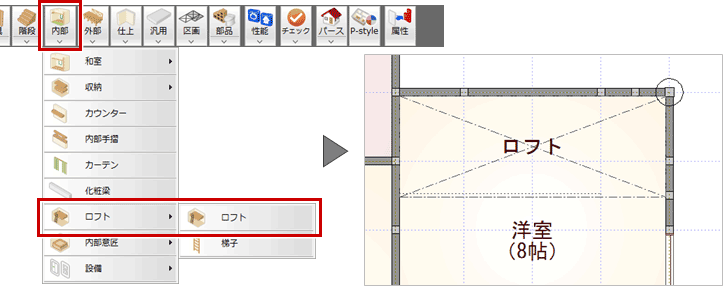

3. 「内部」メニューから「ロフト」の「ロフト」を選び、ロフトを入力します。


メモ

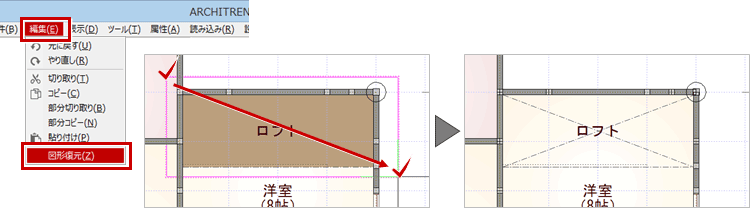

• すでに入力されている塗り潰し表現のロフトを対角線表現にするには、手順2のあと「編集」メニューの「図形復元」を選んで塗り潰し表現のロフトを選択します。
