プログラム名

平面図

Ver.

Ver.8

ID

Q218480

更新日

2021/11/30

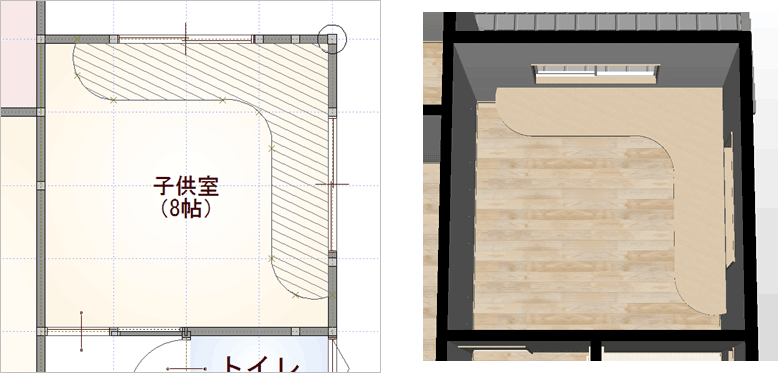

Q：アールを含む自由な形のカウンターを入力する方法を教えてください。

A：「内部」メニューの「カウンター」で「自由」タイプを選択して入力します。

操作方法

あらかじめ入力するカウンターの外郭線上に補助点や補助線を入力しておきます。

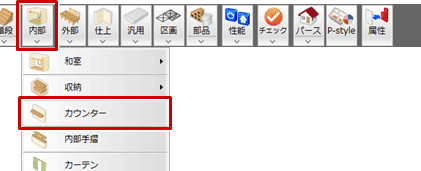

1. 「内部」メニューから「カウンター」を選びます。

2. 「カウンター」ダイアログで「自由」タイプを選びます。

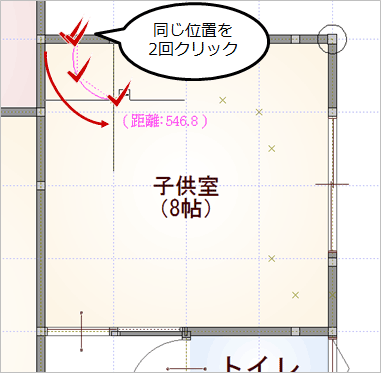

3. カウンターの開始点をクリックします。
   円弧でスタートする場合は、もう一度同じ位置をクリックします。

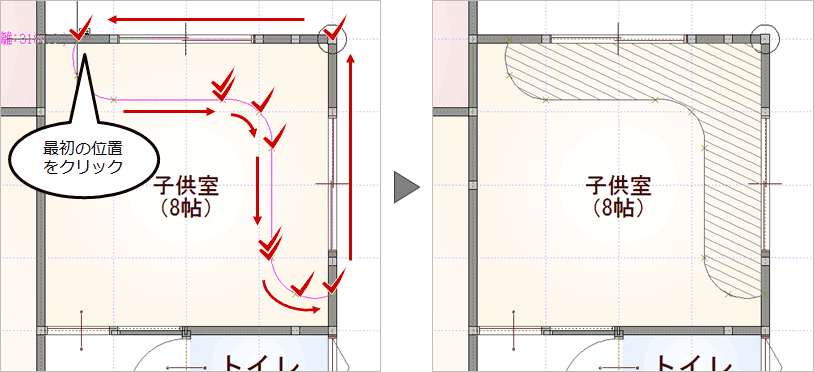

4. 順次、他の点をクリックし、最後に開始点をクリックして閉合します。
   途中で円弧に切り替えるには、同じ位置をもう一度クリックして切り替えます。


メモ

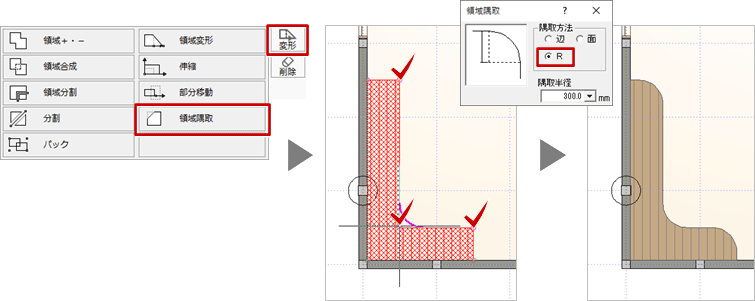

• 他にも、「変形」メニューの「領域隅取」を使用して矩形のカウンターをRに変更することもできます。
