プログラム名

平面図

Ver.

Ver.8

ID

Q218490

更新日

2021/11/30

Q：犬走りの入力方法を教えてください。

A：「外部」メニューの「ポーチ」の「犬走り」で入力します。
マウスで入力する方法と、自動作成する方法があります。

マウスで入力する方法

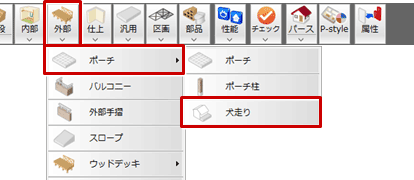

1. 「外部」メニューから「ポーチ」の「犬走り」を選びます。

2. 「犬走りダイアログ」の「入力」をONにし、「壁考慮」がONになっていることを確認します。

3. ここでは、「操作モード切替」を「矩形」にします。

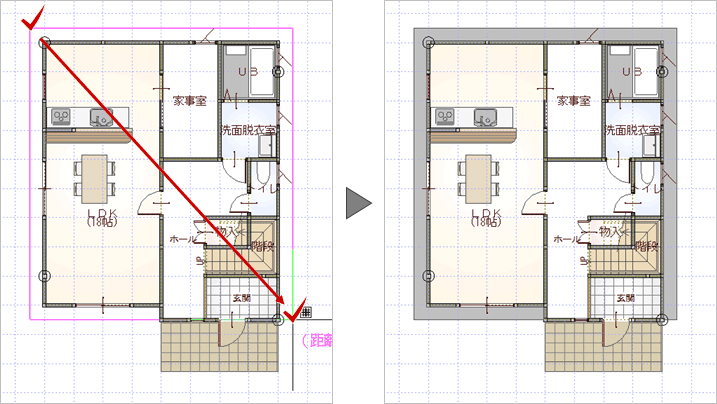

4. 犬走りの範囲を指定します。

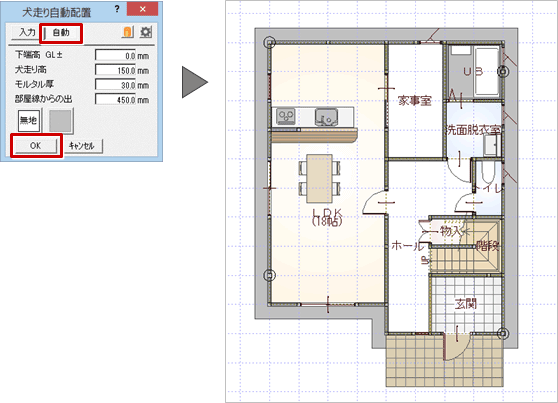

自動で作成する方法

1. 「外部」メニューから「ポーチ」の「犬走り」を選びます。

2. 「犬走りダイアログ」の「自動」をONにし、「OK」をクリックします。


メモ

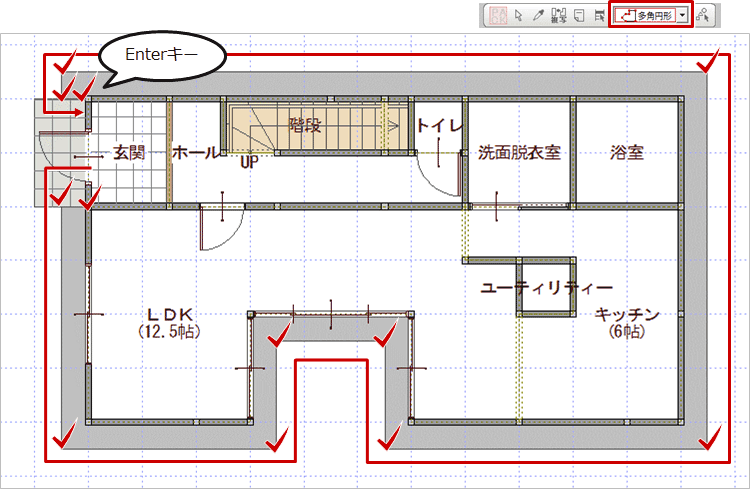

• 多角形の建物形状や、建物の途中までの犬走りを入力する場合は、入力モードを「多角円形」にして、犬走りの各頂点を順にクリックします。最後の頂点をクリックしたら、Enterキーを押します。

• 「自動」で作成する場合、車庫など外部部屋のまわりには犬走りが作成されません。
