プログラム名

平面図

Ver.

Ver.3

ID

Q218590

更新日

2017/03/10

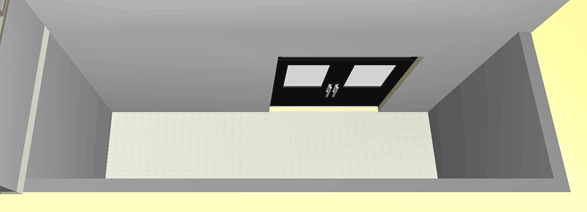

Q：ドライエリアを表現する方法を教えてください。

A：「外部」メニューの「外部意匠」の「ドライエリア」でドライエリアの床と壁を入力します。

操作方法

1. ドライエリアを入力する階の平面図を開きます。
   ここでは、地下1階の平面図を開きます。

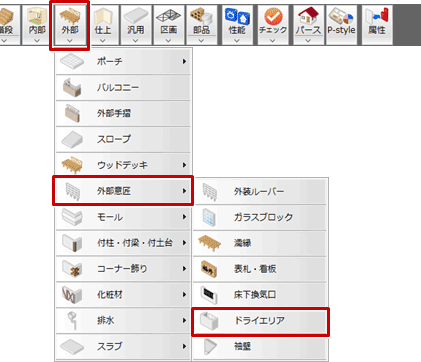

2. 「外部」メニューから「外部意匠」の「ドライエリア」を選びます。

3. 「ドライエリア」ダイアログで、入力するドライエリアのタイプを選びます。
   ここでは、壁と床をセットで入力するタイプをクリックします。

4. 躯体の出隅を指定するので、「ピック対象（バックレイヤ）」をOFF、「ピック（交点）」をONにします。

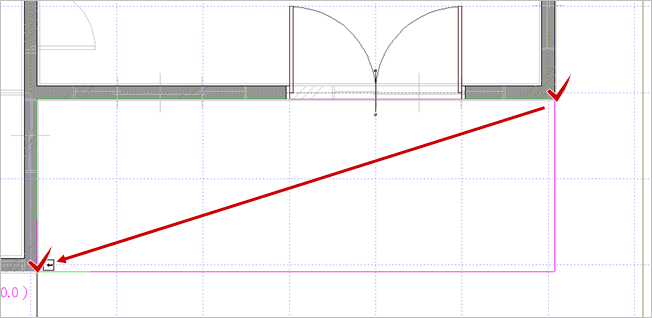

5. ドライエリアの床の範囲を指定します。（入力方法：矩形）。
   ここでは、躯体の出隅をクリックします。
   ※入力範囲がドライエリアの壁の外面になります。

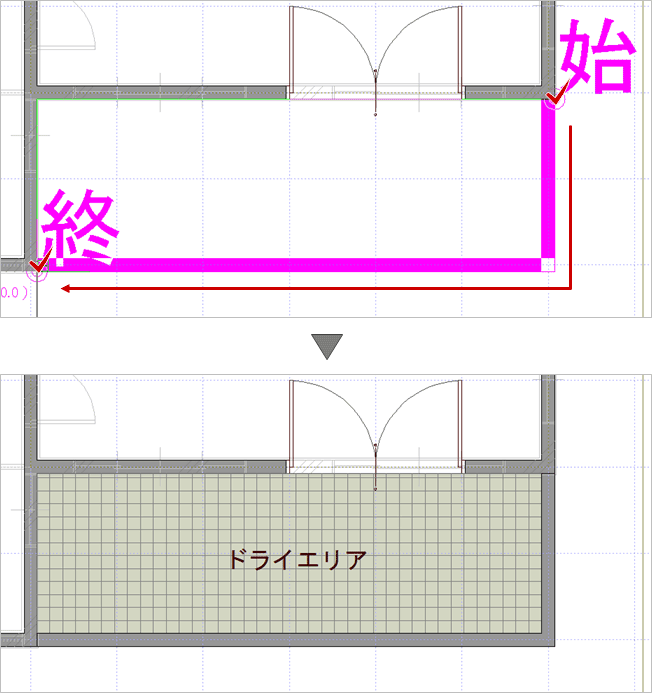

6. ドライエリアの壁の始点と終点をクリックします。


メモ

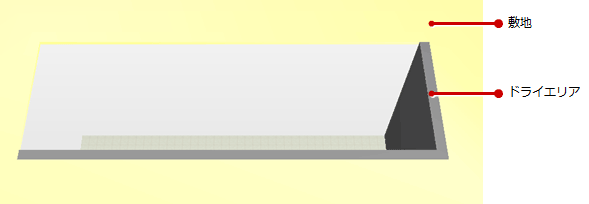

• 敷地にドライエリアが入力されていると、ドライエリア部分の敷地がくり抜かれる状態をパースモニタで確認できます。
