プログラム名

配置図

Ver.

Ver.3

ID

Q260310

更新日

2016/08/24

Q：基準線から角度を指定して、方位マークを入力する方法を教えてください。

A：「敷地」メニューの「方位マーク」から方角の基準を指定して入力します。

操作方法

1. 「敷地」メニューから「方位マーク」を選びます。

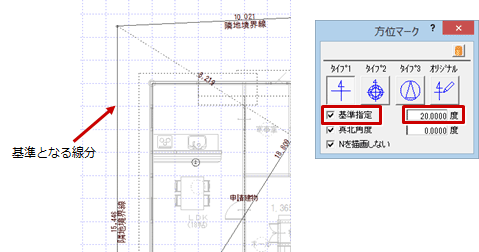

2. 「方位マーク」ダイアログの「基準指定」をONにして、角度を設定します。

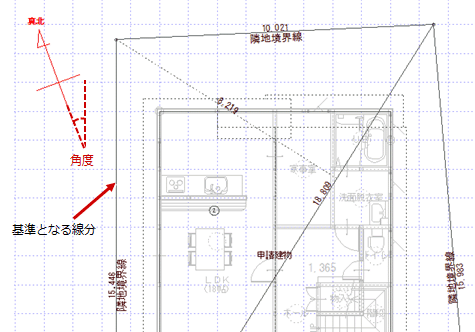

   ※ 角度は基準となる線分から反時計周りの角度を入力します。－値は設定できません。

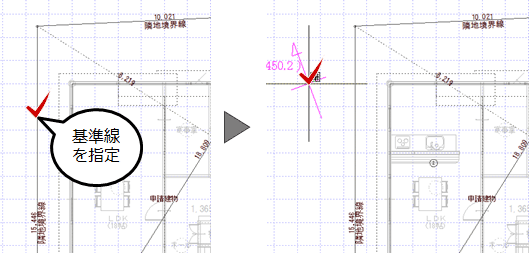

3. 基準となる線分をクリックして、方位マークの配置位置をクリックします。
