Q：屋根線を樋先も含めて作成する方法を教えてください。

A：「建物」メニューの「建物区画自動配置」の「樋先考慮」を設定して、樋先も含めた表示にします。

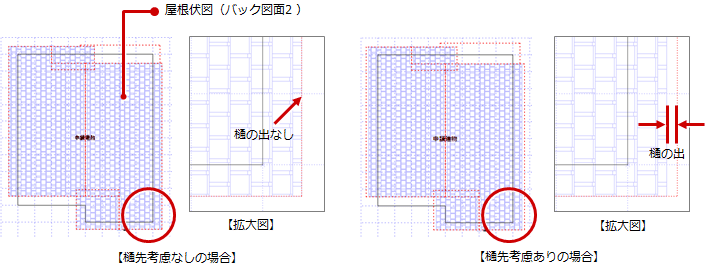

※ 次図は、配置図のバック図面に屋根伏図を表示したものです。

操作方法

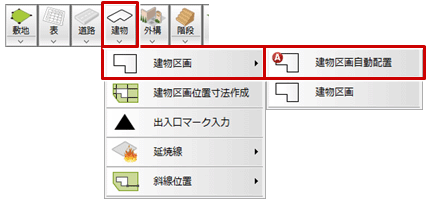

1. 「建物」メニューから「建物区画」の「建物区画自動配置」を選びます。

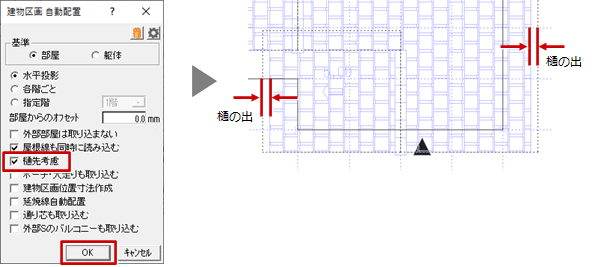

2. 「建物区画自動配置」ダイアログの「樋先考慮」をONにして、「OK」をクリックします。
   ※ 屋根領域が大きくなるので、斜線制限を確認するのに有効です。


メモ

• 樋の出が考慮されるのは、屋根線の属性が「軒先」となっている箇所です。
• 樋の出は「物件初期設定：屋根」の「樋の出」で設定します。
