プログラム名 配置図 Ver. Ver.8 ID Q260350 更新日 2021/11/30

Q:法規LVSで公園や道路の幅を考慮する方法を教えてください。

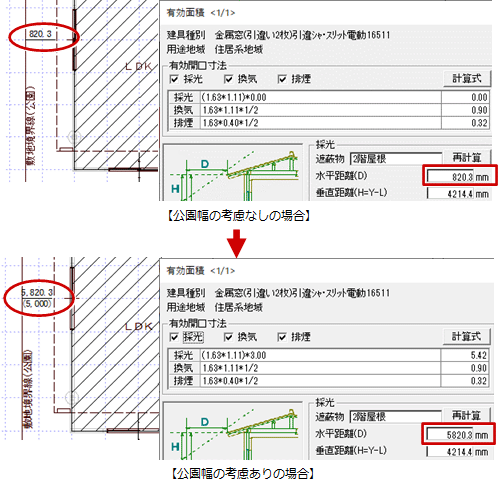

A:法規LVSの敷地は、配置図1面を元に作成しています。配置図1面で、敷地の「敷地境界線個別設定」から公園幅や道路幅を設定します。

操作方法

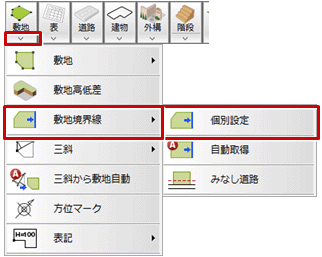

  1. 配置図を開いて、「敷地」メニューから「敷地境界線」の「個別設定」を選びます。
  2. 敷地の線上をクリックします。

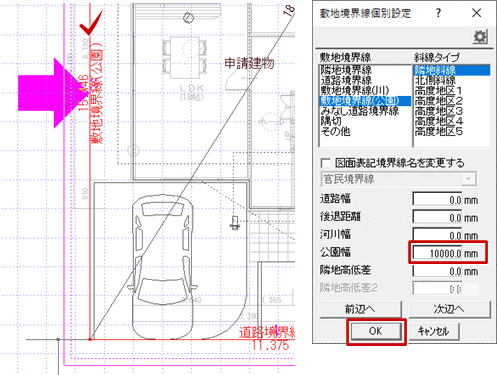

  3. 敷地境界線(公園)を選んでいることを確認して、「敷地境界線個別設定」ダイアログの「公園幅」を設定して、「OK」をクリックします。
  4. 法規LVSで、「自動立上」をクリックして再作成します。

メモ

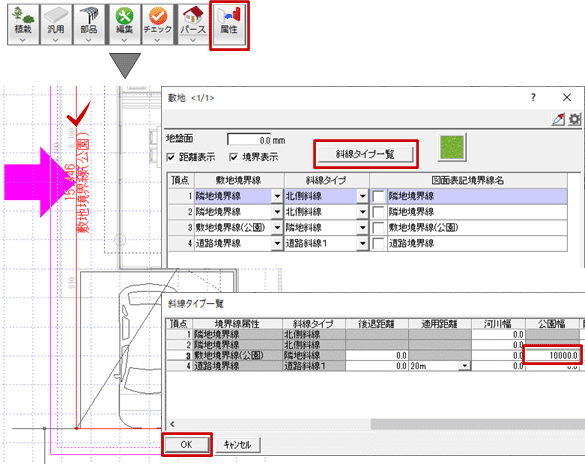

  • 敷地の属性ダイアログの「斜線タイプ一覧」からも「公園幅」などを設定できます。
