| プログラム名 | 配置図 | Ver. | Ver.8 | ID | Q260385 | 更新日 | 2021/11/30 |
Q：道路の隅切りを表現する方法を教えてください。

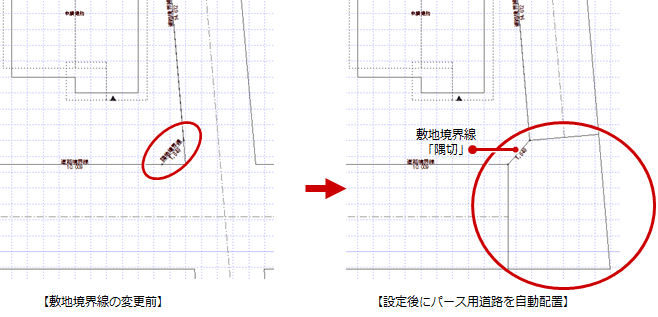

A：敷地境界線を「隅切」に設定し、「道路」メニューの「パース用道路」の「道路自動配置」で、道路の隅切りを作成します。
操作方法
- 「敷地」メニューから「敷地境界線」の「個別設定」を選びます。
- 隅切りとする敷地の線上をクリックします。

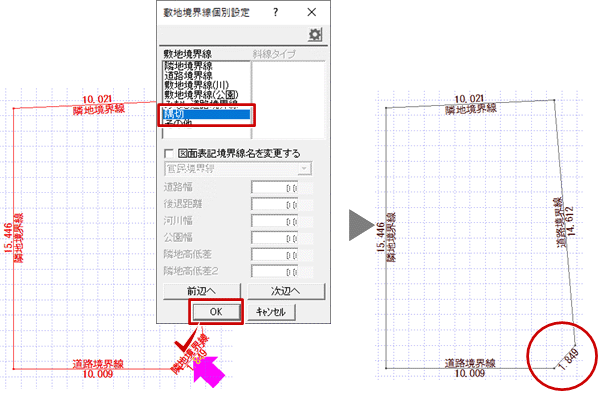

- 「敷地境界線個別設定」ダイアログの「隅切」を選び、「OK」をクリックします。

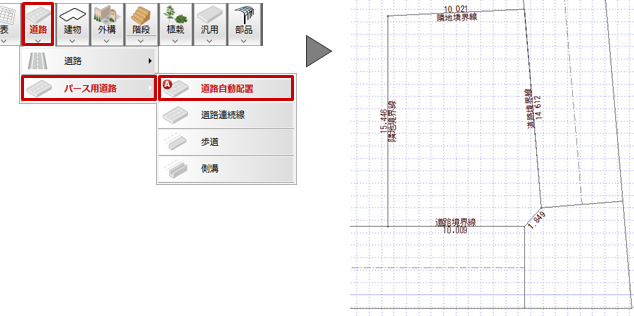

- 「道路」メニューから「パース用道路」の「道路自動配置」を選びます。
メモ

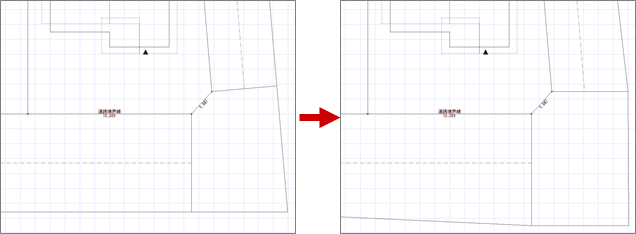

- パース用道路は領域データのため、入力後道路を選択してトラッカー、または「変形」メニューの「領域＋・－」「領域合成」などで領域を変形できます。
