プログラム名

配置図

Ver.

Ver.5

ID

Q260440

更新日

2018/09/18

Q：Jw_cadデータを利用して敷地を入力する方法を教えてください。

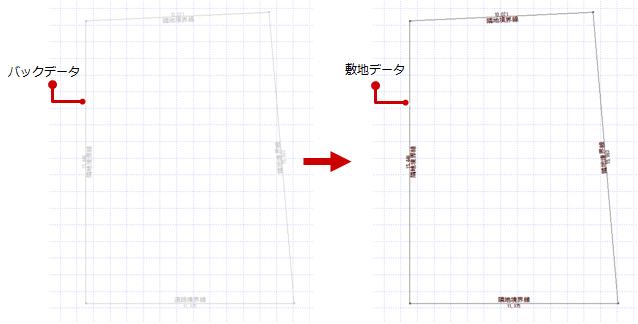

A：バックデータとして読み込むには、「ファイル」メニューの「ファイル読み込み」を使用し、読み込む際の「JW_CAD読み込み」ダイアログで「全てバック」をONにします。このバックデータをピックして敷地を入力します。
※ Jw_cadデータを読み込んだ後に、バックデータに変更することはできません。

Jw_cadデータを読み込む

1. 配置図を開き、「ファイル」メニューから「ファイル読み込み」を選びます。

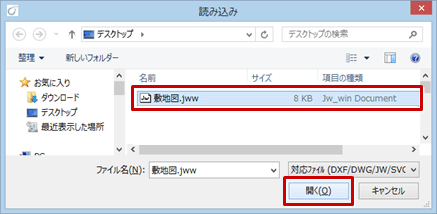

2. 「読み込み」ダイアログで JWWデータを指定して、「開く」をクリックします。

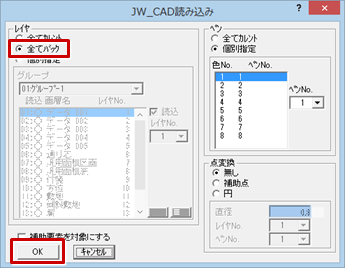

3. 「JW_CAD読み込み」ダイアログの「レイヤ」で「全てバック」をONにして、「OK」をクリックします。

4. 「JW_CAD読み込み」ダイアログの「倍率」には、読み込んだデータの倍率を入力します。
   等倍で配置するときは、「1.000」のままにします。

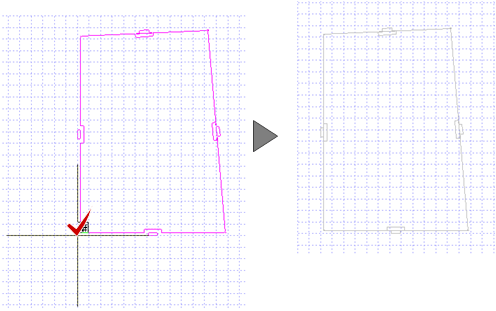

5. データの配置位置をクリックします。


敷地を入力する

1. 「敷地」をクリックします。

2. ツールバーの「ピック対象（バックレイヤ）」がONであることを確認して、「ピック（端点）」をONにします。
   「ピック対象（バックレイヤ）」がONのとき、バックデータをピックできます。

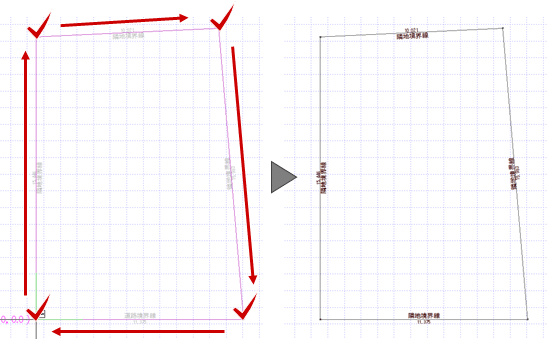

3. バック図面の敷地の角をピックして、敷地の入力点を指定します。
