プログラム名

配置図

Ver.

Ver.3

ID

Q260480

更新日

2016/08/24

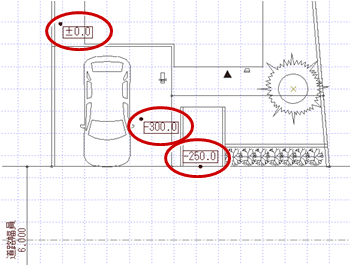

Q：配置図で高低差を表記する方法を教えてください。

A：「敷地」メニューの「表記」の「高さ表記」を使用して、高低差を表記します。

操作方法

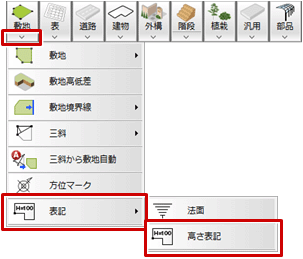

1. 「敷地」メニューから「表記」の「高さ表記」を選びます。

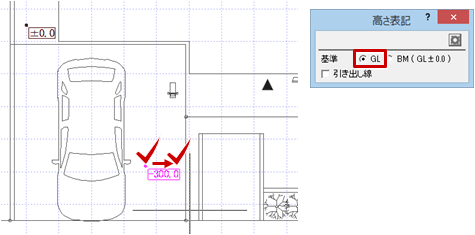

2. 「高さ表記」ダイアログの「基準」を選びます。
   ここでは「GL」をONにします。
3. 高さを取得する位置を指定して、高さの描画位置をクリックします。


メモ

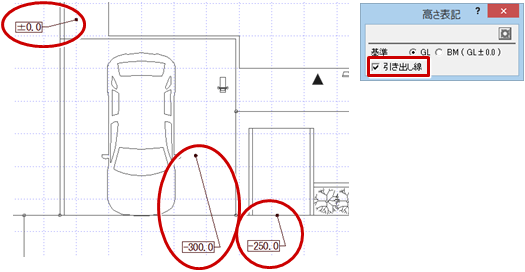

• 引き出し線を引く場合は、「高さ表記」ダイアログの「引き出し線」をONにします。

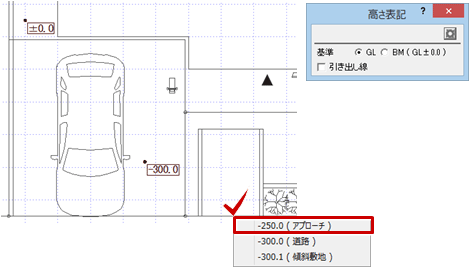

• 複数の高さ候補がある場合は、候補のメニューから表記する高さをクリックします。
