BEST FAQ > 配置図
プログラム名 配置図 Ver. Ver.3 ID Q260540 更新日 2016/08/24

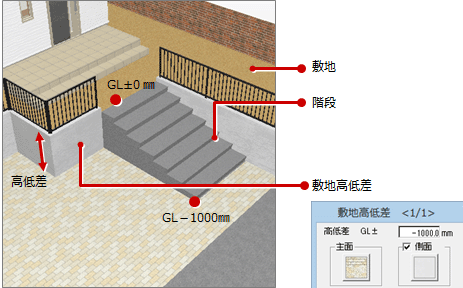

Q：高低差のある敷地に外部階段を設ける方法を教えてください。

A：「階段」を使って、RC造（またはS造）の階段を入力します。

操作方法

  1. 「階段」をクリックします。

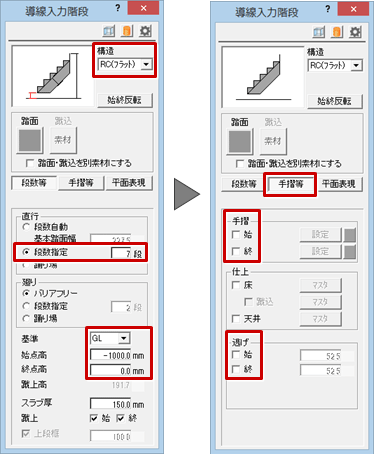

  2. 「導線入力階段」ダイアログの「構造」を「RC（フラット）」に変更します。
  3. ここでは「段数指定」をONにして、「7」に変更します。
  4. 「始点高」「終点高」で階段の高さを設定します。
  5. 必要に応じて、「手摺等」をクリックして手摺と逃げの有無を設定します。
    ここでは、「手摺」「逃げ」の「始」「終」をともにOFFにします。

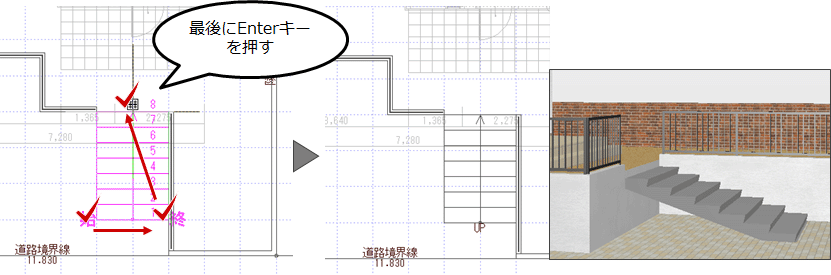

  6. 階段幅の始点、終点をクリックします。
  7. 階段の終点をクリックして、Enterキーを押します。
  8. 階段下の空洞を埋めるため、階段の属性を変更します。
    「属性変更」をクリックします。
  9. 階段をクリックします。

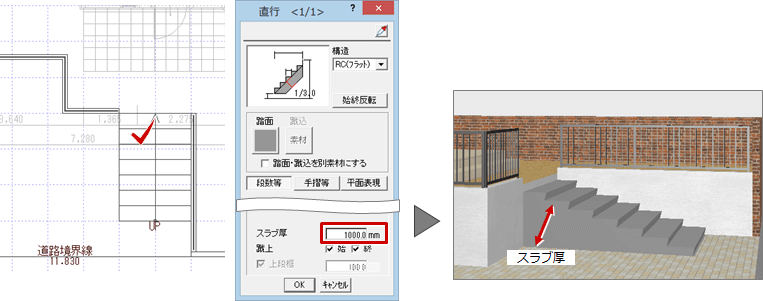

  10. 「直行」ダイアログの「スラブ厚」を調整します。
    スラブ厚が大きくても、パース上では敷地で隠れるため問題ありません。
