プログラム名

配置図

Ver.

Ver.8

ID

Q260670

更新日

2021/11/30

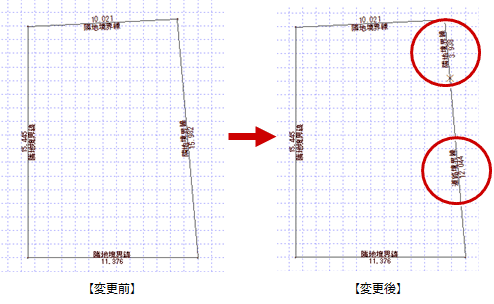

Q：隣地境界線を隣地境界線と道路境界線に分ける方法を教えてください。

A：「変形」メニューの「領域変形」で隣地境界線を二つに分割して、敷地境界線の属性を設定します。

操作方法

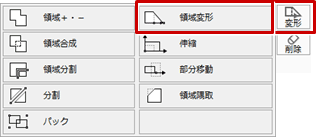

1. 「変形」メニューから「領域変形」を選びます。

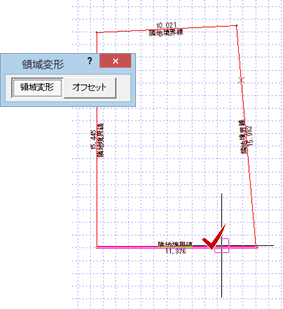

2. 「領域変形」がONになっていることを確認して、敷地辺をクリックします。

3. 分割する敷地辺をクリックします。

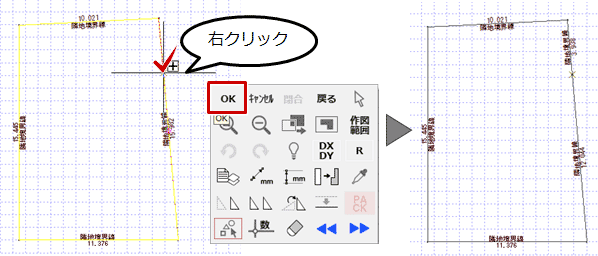

4. 分割ポイントをクリックし、右クリックして「OK」を選びます。
   ※ ここではあらかじめ入力した補助点をクリックします。

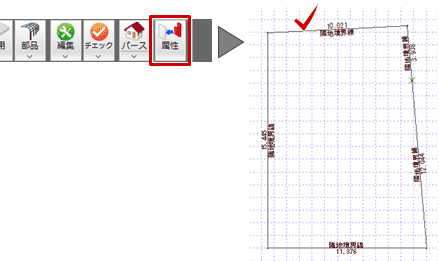

5. 「属性変更」を選んで、敷地をクリックします。

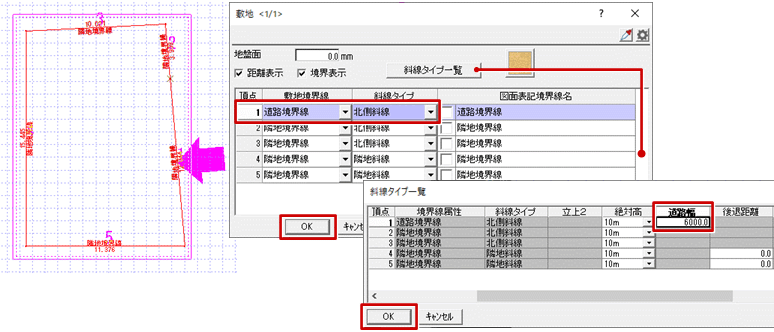

6. 「敷地」ダイアログで分割した敷地境界線の一方を「道路境界線」に変更し、「斜線タイプ一覧」で「道路幅」を設定して、「OK」でダイアログを閉じていきます。
