プログラム名

配置図

Ver.

Ver.3

ID

Q260745

更新日

2016/12/27

Q：衛生設備図の記号を配置図に取り込む方法を教えてください。

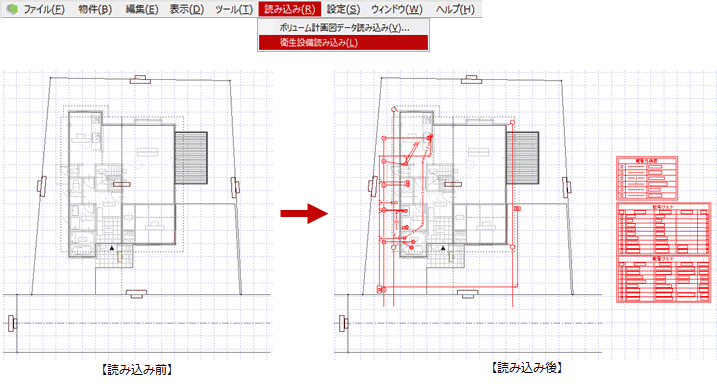

A：「読み込み」メニューの「衛生設備読み込み」で、衛生設備平面図1階から設備のシンボルを読み込みます。

メモ

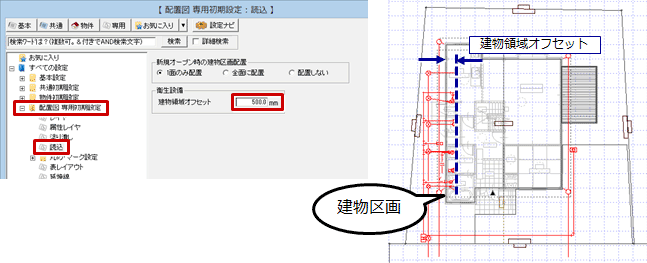

• 読み込む場合に、「配置図 専用初期設定－読込」の「衛生設備」にある「建物領域オフセット」が影響します。建物区画から内側に、オフセット値までの範囲を読み込んで描画します。
