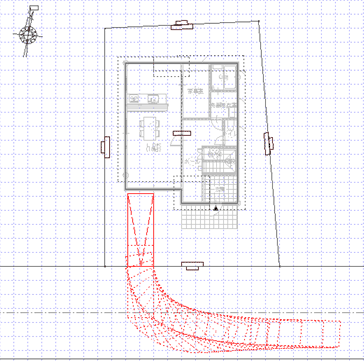

Q：自動車の軌跡を作図する方法を教えてください。

A：「外構」メニューの「自動車軌跡」を使用して作図します。

操作方法

1. 「外構」メニューから「自動車軌跡」を選びます。

2. 「操作モード切替」を「1点方向」に変更します。

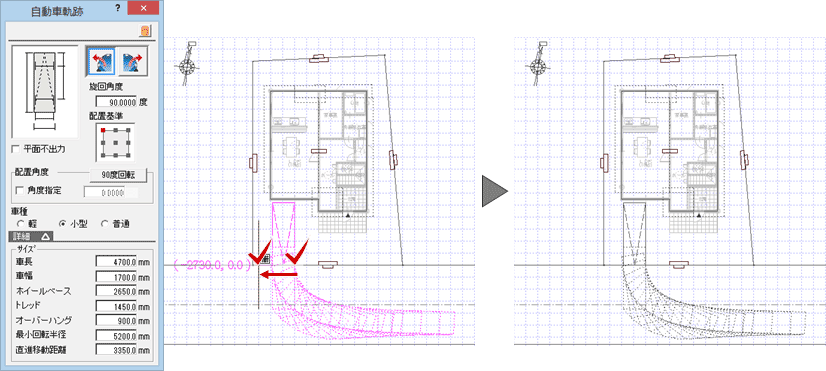

3. 「自動車軌跡」ダイアログの各項目を確認して、基準点と方向をクリックします。


メモ

• 自動車の軌跡図作図手法の参考文献は、以下のとおりです。
  公益社団法人 自動車技術会 自動車規格『セミトレーラ及びフルトレーラの直角旋回軌跡図の様式』（JASO Z 006-92）
