Q：「植栽」メニューの「樹木」で入力する樹木の塗り潰し色をあらかじめ設定する方法を教えてください。

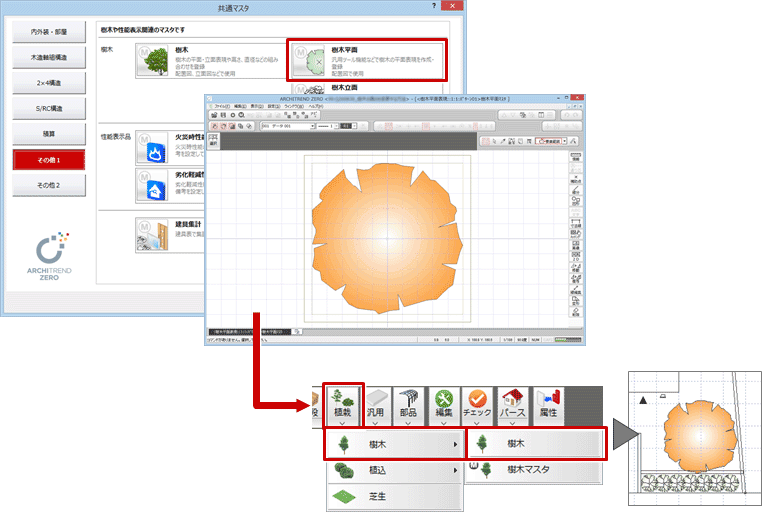

A：「共通マスタ」の「その他1」の「樹木平面マスタ」で塗り潰し色を設定します。

　　　　　　　

操作方法

1. 「建材マスタ起動」メニューから「共通マスタ起動」を選びます。

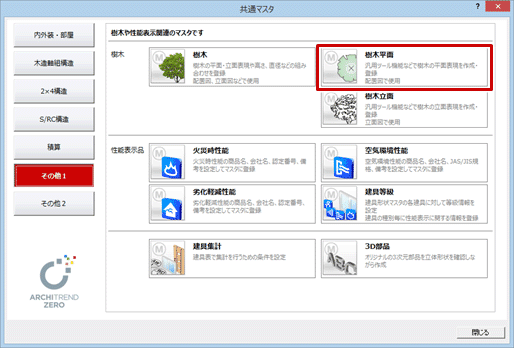

2. 「その他1」の「樹木平面」をクリックして樹木平面マスタを開きます。

3. 「マスタから選択」をクリックします。

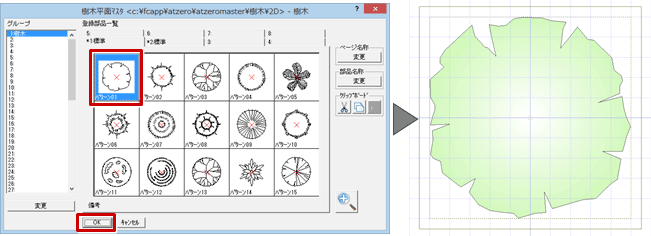

4. 塗り潰し色を変更する樹木を選択して、「OK」をクリックします。

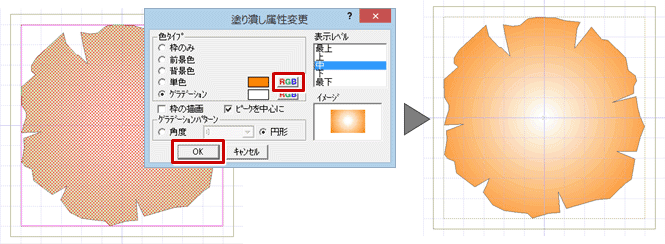

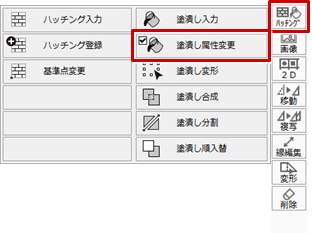

5. 「ハッチング」メニューから「塗り潰しの属性変更」を選びます。

6. 樹木をクリックします。

7. 「塗り潰し属性変更」ダイアログの「RGB」で色を設定して、「OK」をクリックします。

8. 「上書き保存」をクリックして、樹木平面マスタを保存します。

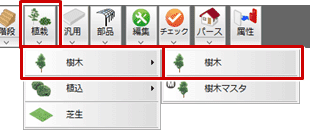

9. 配置図を開き、「植栽」メニューから「樹木」の「樹木」を選びます。

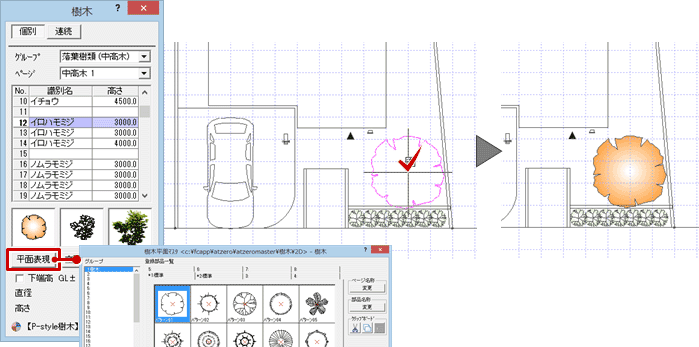

10. 「樹木」ダイアログの「平面表現」で塗り潰し色が変更した色になっていることを確認して、配置位置をクリックします。


メモ

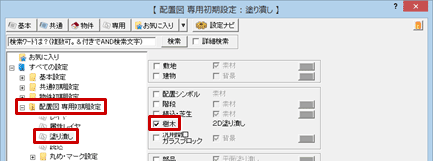

• 樹木を配置したときに塗り潰しを表示するには、「専用初期設定：塗り潰し」の「樹木」をONにします。
