プログラム名

配置図

Ver.

Ver.3

ID

Q263200

更新日

2016/12/07

Q：「床面積自動配置」を実行したときに、平面図の通り芯の線分を読み込む方法を教えてください。

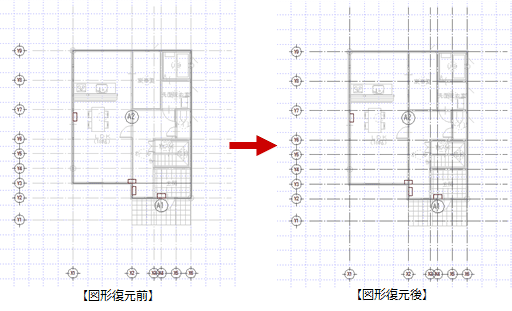

A：「床面積自動配置」では通り芯の線分は読み込まない仕様になっています。「編集」メニューの「図形復元」で通り芯の線分を表示してください。

事前操作

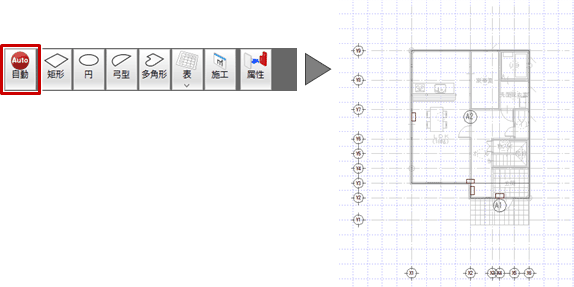

「床面積自動配置」をクリックして、区画と通り芯を配置します。

操作方法

1. 「属性別選択」をクリックします。

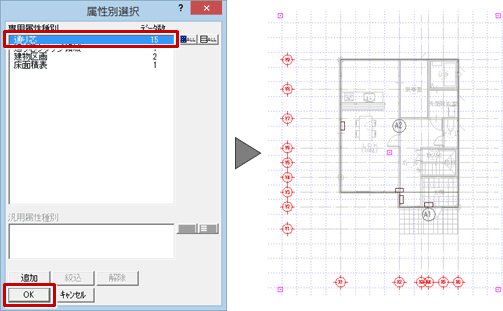

2. 「属性別選択」ダイアログの「通り芯」を選択して、「OK」をクリックします。

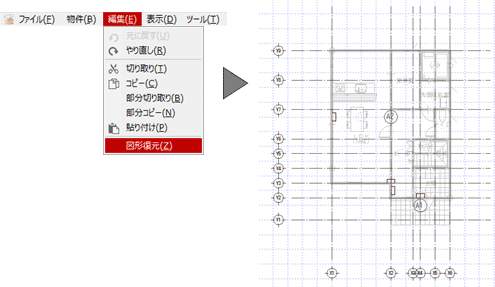

3. 「編集」メニューから「図形復元」を選びます。
