プログラム名

日影・天空図

Ver.

Ver.3

ID

Q540185

更新日

2016/08/30

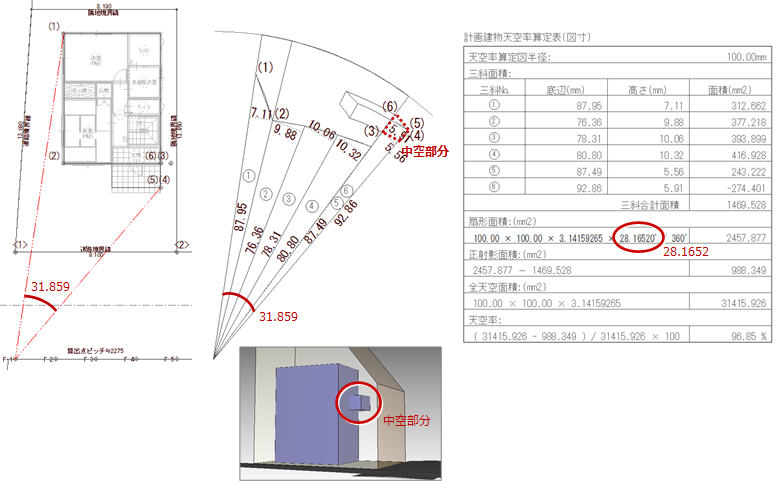

Q：バルコニーなど中空となる部分があるとき、天空率算定図の扇形の角度、算定表（扇形面積）の角度が合いません。扇形面積の角度の根拠を教えてください。

A：算定図の扇形は中空部分を含んだ計画建物の角度となりますが、算定表（扇形面積）は中空部分を除いた計画建物部分のみの角度となります。

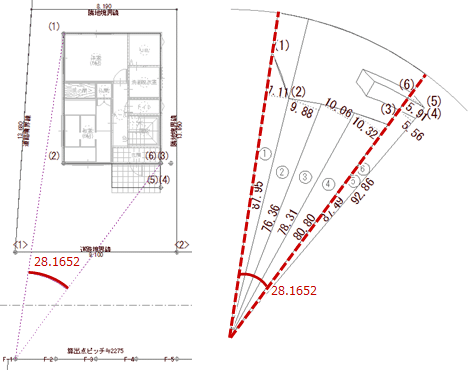

算定表の扇形面積の角度について

算定表の扇形面積の角度は、中空部分を除いた計画建物部分のみの角度となります。

メモ

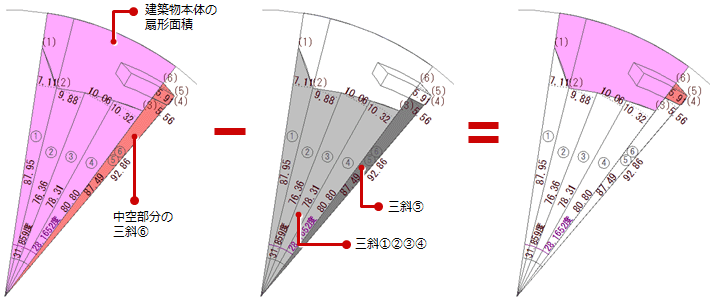

• 正射影面積は、次のように計算されます。
  正射影面積＝建物本体の扇形面積＋中空部分の三斜⑥－（三斜①＋②＋③＋④＋⑤）
