| プログラム名 | 日影・天空図 | Ver. | Ver.3 | ID | Q540195 | 更新日 | 2016/12/01 |
Q：参考図として天空率立面図を作成する方法を教えてください。

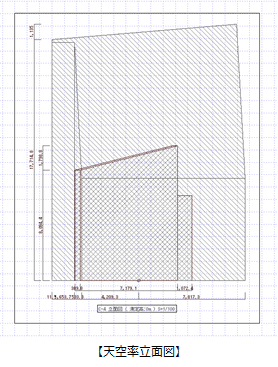

A：「天空」メニューの「天空率参考図」の「天空率立面図」で、指定した天空率算出点から見た建築物の立面図を作成できます。
※ どの算出点の立面図が必要かは、設計者の判断または行政・申請機関に確認してください。
操作方法

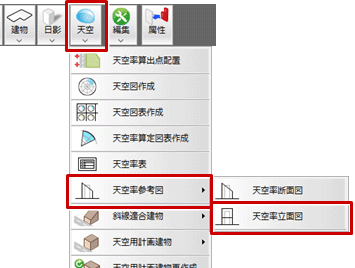

- 「天空」メニューから「天空率参考図」の「天空率立面図」を選びます。

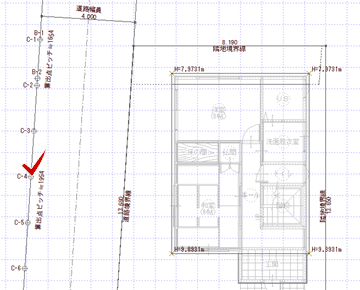

- 算出点をクリックします。

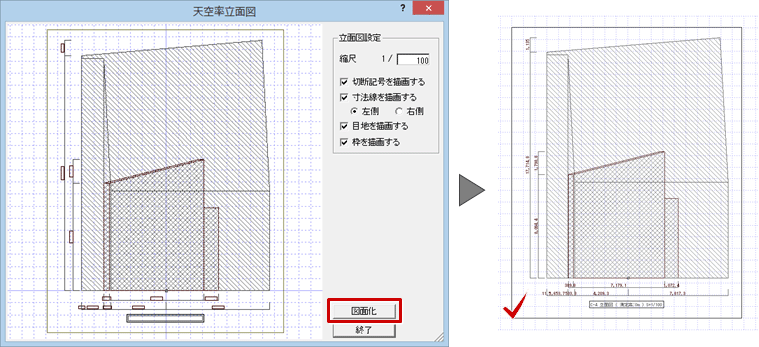

- 「天空率立面図」ダイアログの設定を確認して、「図面化」をクリックします。
- 立面図の配置位置（左下）をクリックします。
メモ

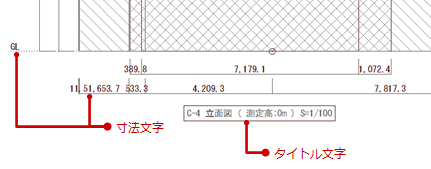

- 寸法文字の大きさには「物件初期設定：CAD関連－寸法・引出線」の【寸法線】にある「文字高」が影響します。
- タイトル文字の大きさには「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」にある「文字高」が影響します。
