プログラム名 日影・天空図 Ver. Ver.3 ID Q540200 更新日 2016/08/30

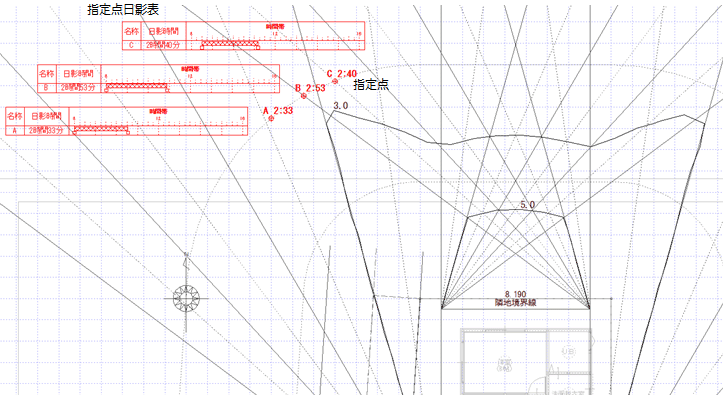

Q：指定した点の日影時間を計算して、日影の時間帯の棒グラフを作成する方法を教えてください。

A：「日影」メニューの「指定点日影計算」で計算したいポイントを指定し、「日影」メニューの「表作成」の「指定点日影表」で指定点のグラフを作成します。

操作方法

  1. 「日影」メニューから「指定点日影計算」を選びます。

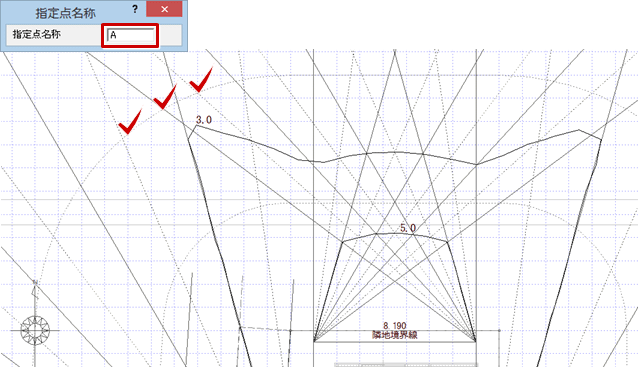

  2. ダイアログの「指定点名称」に指定点の開始名称を入力します。
  3. 計測する位置を順にクリックします。
    ※ 連続して別の点を10点まで指定できます。指定点の名称は、自動的にカウントアップされます。

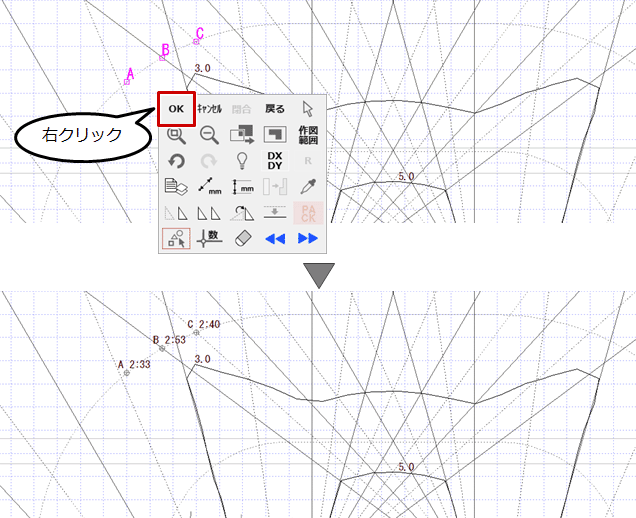

  4. 指定を終えたら、ポップアップメニューの「OK」をクリックします。
    ※ Enterキーを押して確定することもできます。

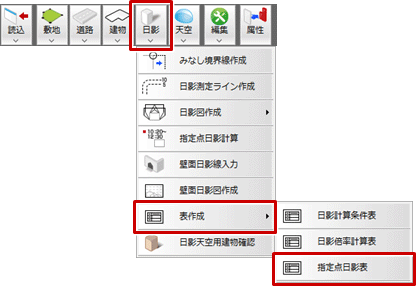

  5. 「日影」メニューから「表作成」の「指定点日影表」を選びます。

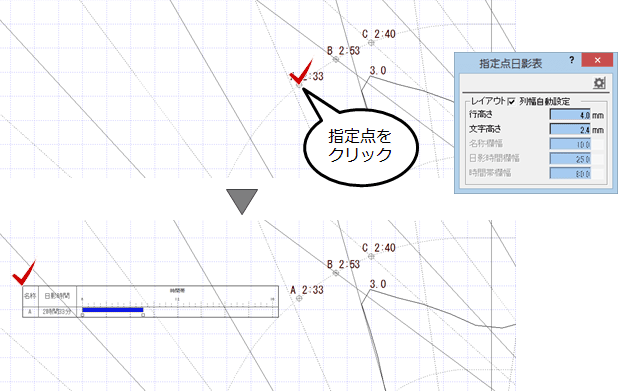

  6. 対象の指定点を選択します。
  7. 「指定点日影表」ダイアログで表のレイアウトを確認します。

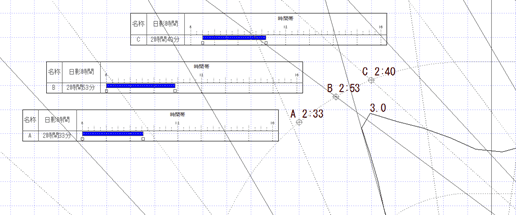

  8. 指定点日影表の配置位置をクリックします。

メモ

  • 指定点日影表の棒グラフの色は、「専用初期設定：日影表－指定点日影表」の「棒グラフ色」で変更します。
