| プログラム名 | 日影・天空図 | Ver. | Ver.3 | ID | Q540225 | 更新日 | 2016/08/30 |
Q：天空図と算定図で天空率が異なるとき、2つの天空率を合わせる方法を教えてください。
A：天空図の天空率を算定図の天空率に合わせたいときは、「専用初期設定：天空率－天空図・表」の「天空率を算定表に合わせる」をONにして、天空図を作成します。

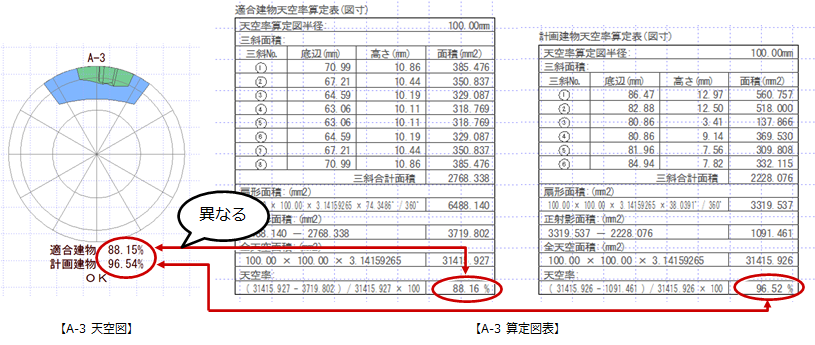

天空図と算定図の天空率が合わない原因

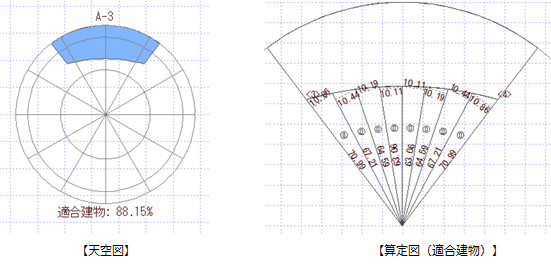

天空図の天空率は、天空図の図形の領域から計算されます。
一方、算定図の天空率は、算定図の三斜求積から算出されるため、天空図表と算定図表の天空率が異なります。
操作方法
- 「設定」をクリックします。

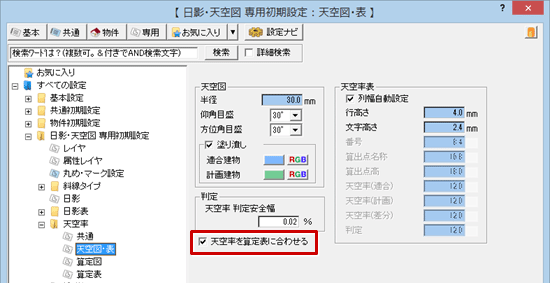

- 「専用初期設定：天空率－天空図・表」の「天空率を算定表に合わせる」をONにします。

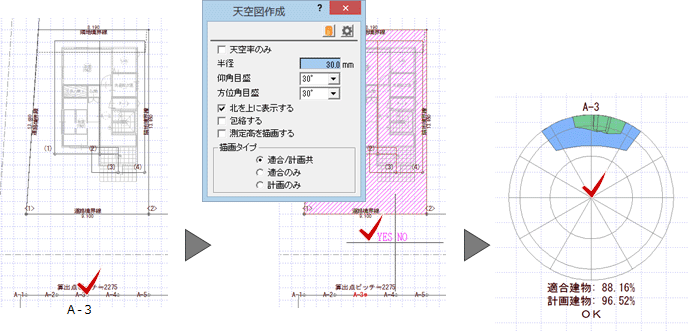

- 「天空」メニューから「天空図作成」を選びます。
- 天空図を作成する算出点をクリックします。
- 左クリックして、「YES」を選びます。
- 天空図の配置位置をクリックします。
