| プログラム名 | 日影・天空図 | Ver. | Ver.7 | ID | Q540255 | 更新日 | 2021/06/21 |

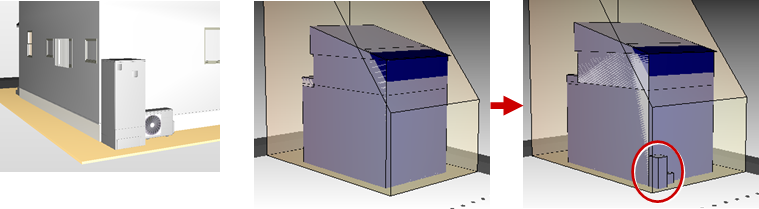

Q：エコキュートの屋外機を考慮して天空率を計算する方法を教えてください。
A：日影天空用建物の自動配置では、建物外部の住設部品は建物区画として作成されません。屋外機に相当する大きさの建物区画を手動で入力し、天空用計画建物として変換する必要があります。
操作方法
ここでは、算出点を配置済みとして解説します。

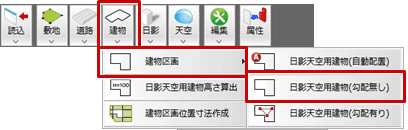

- 「建物」メニューから「建物区画」の「日影天空用建物（勾配無し）」を選びます。

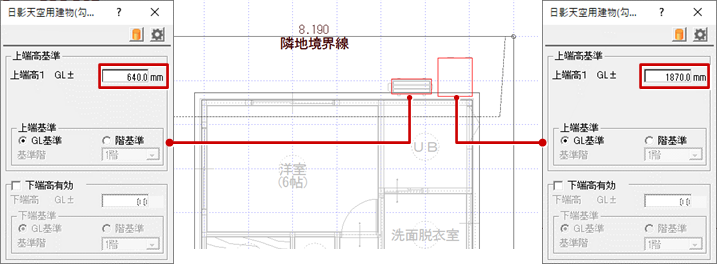

- エコキュートの高さを「上端高1」に入力して、平面形状を入力します。

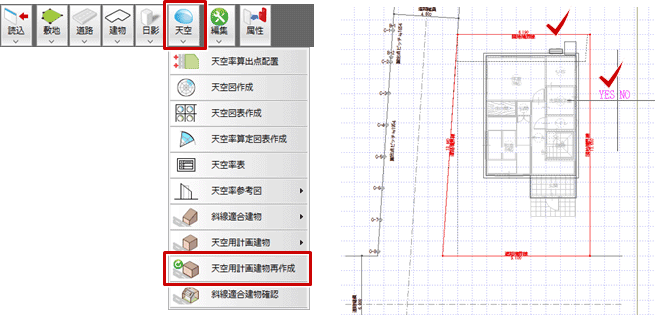

- 「天空」メニューから「天空用計画建物再作成」を選びます。
- 敷地をクリックして、左クリックで「YES」を選びます。

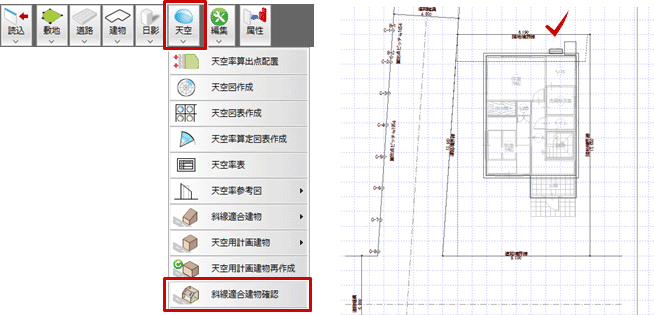

- 「天空」メニューから「斜線適合建物確認」を選んで、敷地をクリックします。

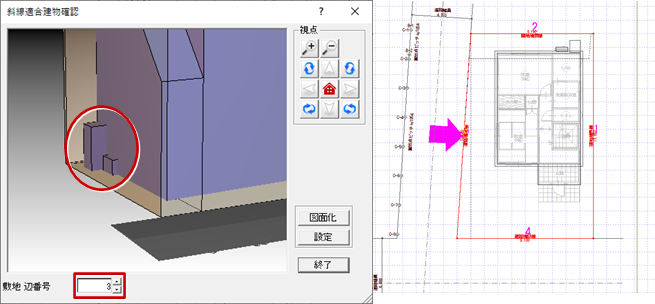

- 「敷地 辺番号」を切り替えて、エコキュート部分が天空用計画建物になっていることを確認します。
メモ

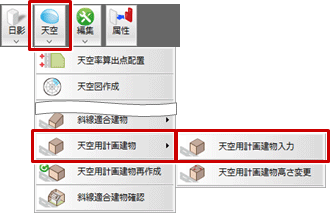

- 「天空率」メニューの「天空用計画建物」の「天空用計画建物入力」でも入力できます。天空用計画建物入力で入力した場合は「天空用計画建物再作成」コマンドの実行は不要です。
