プログラム名

日影・天空図

Ver.

Ver.3

ID

Q540290

更新日

2017/02/06

Q：隅切りに隣接する道路境界線に対して算出点を自動配置するときの配置条件を教えてください。

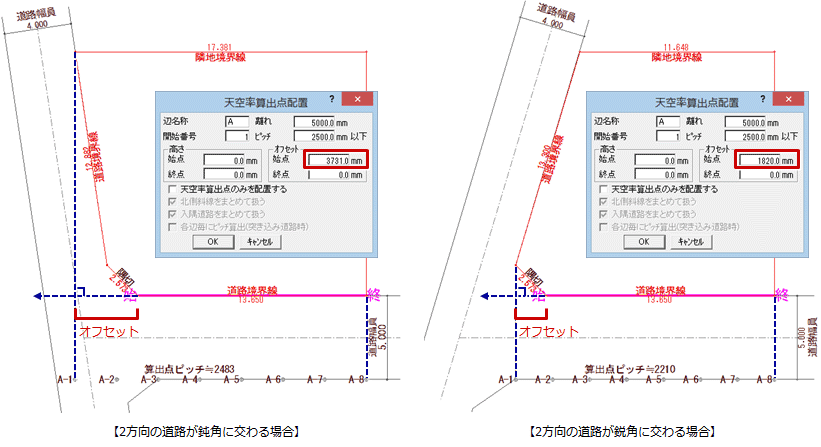

A：算出点を配置する道路境界線の延長線と、隅切りに隣接する反対側の道路境界線の一番外側の敷地頂点を通過する線分が直交するポイントまでの距離が「オフセット」として自動セットされ、その位置を基点にして算出点がピッチ配置されます。

メモ

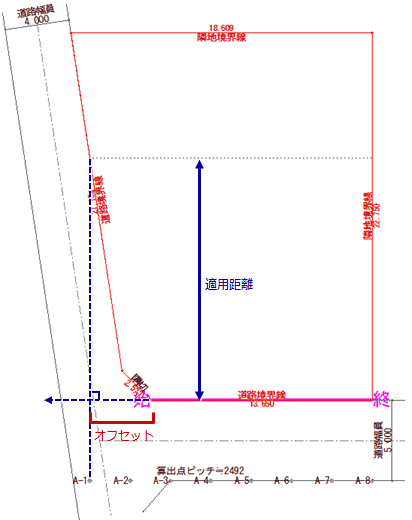

• 適用距離より敷地が大きい場合は、適用距離の範囲内で、道路境界線の一番外側の敷地頂点からの線分となります。
