プログラム名

日影・天空図

Ver.

Ver.5

ID

Q540315

更新日

2018/12/20

Q：敷地が途中で屈曲している場合に、「JCBA方式」の考え方で天空率を検討する方法を教えてください。

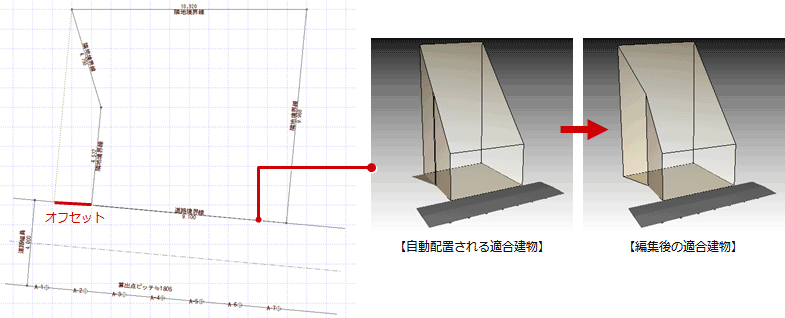

A：敷地の一番外側の端点位置まで算出点をオフセット配置し、適合建物を屈曲ポイントより奥の領域まで変形します。
※ 天空率の解釈は、地域の特定行政庁・申請機関で異なる場合があります。必ず事前に地域の特定行政庁・申請機関に確認してください。

操作方法

1. 「設定」をクリックします。

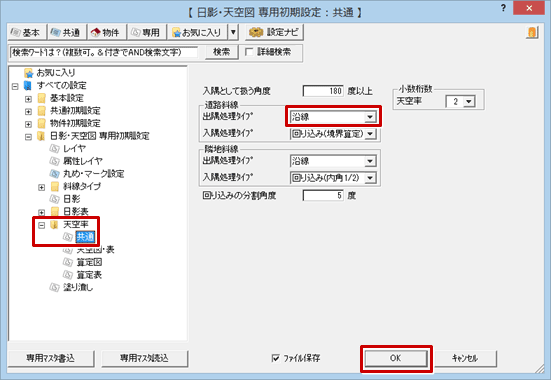

2. 「専用初期設定：天空率－共通」で「道路斜線」の「出隅処理タイプ」を「沿線」に設定し、「OK」をクリックします。

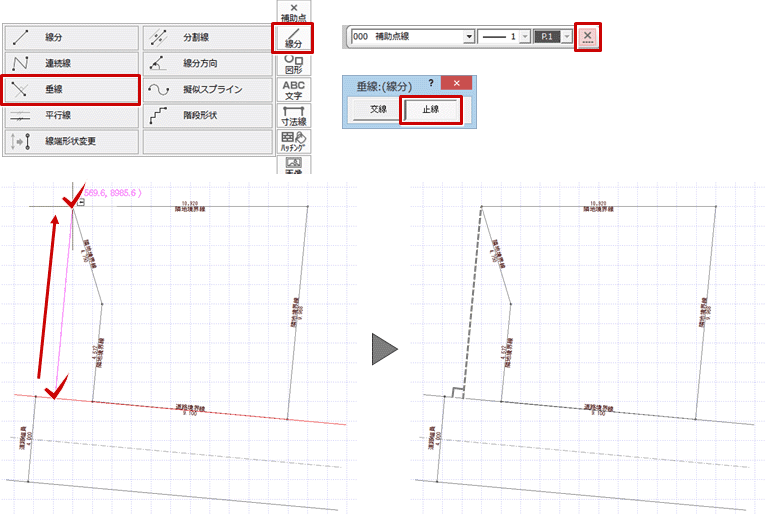

3. 「線分」メニューから「垂線」を選んで、敷地の一番外側の端点から道路に垂線（補助線）を引きます。

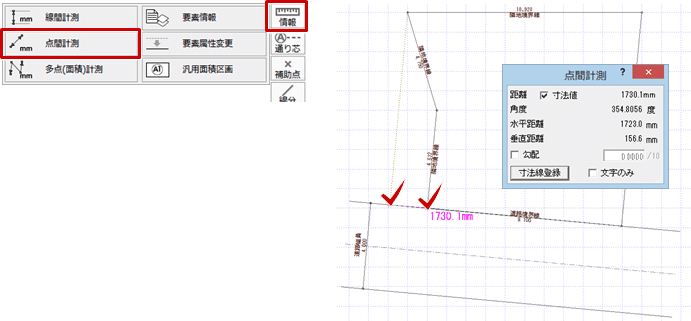

4. 「情報」メニューから「点間計測」を選んで、垂線と道路の交点から敷地境界までの距離を計測します。これが、オフセットの値になります。

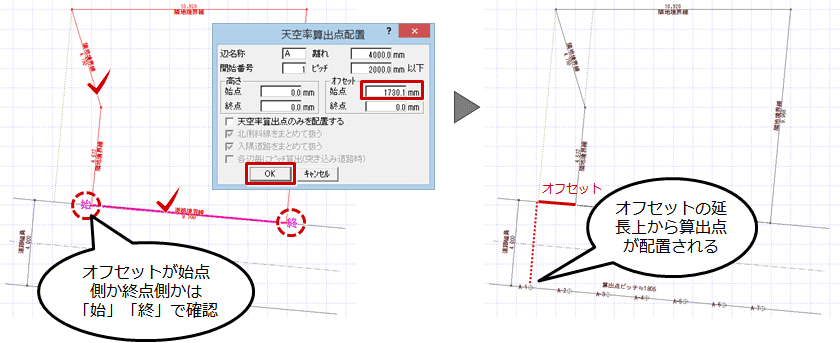

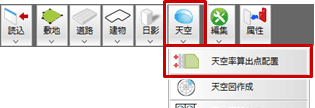

5. 「天空」メニューから「天空率算出点配置」を選びます。

6. 敷地、道路境界線を順にクリックして、算出点を配置します。
   このとき、「オフセット」の「始点」（または「終点」）に、計測した距離を入力します。

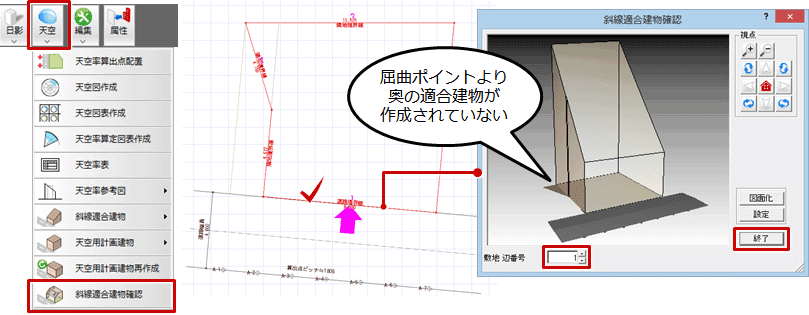

7. 「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。
   屈曲ポイントより奥の適合建物が作成されていないので、編集が必要になります。

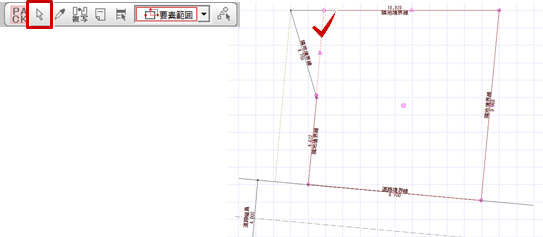

8. 適合建物を選択します。

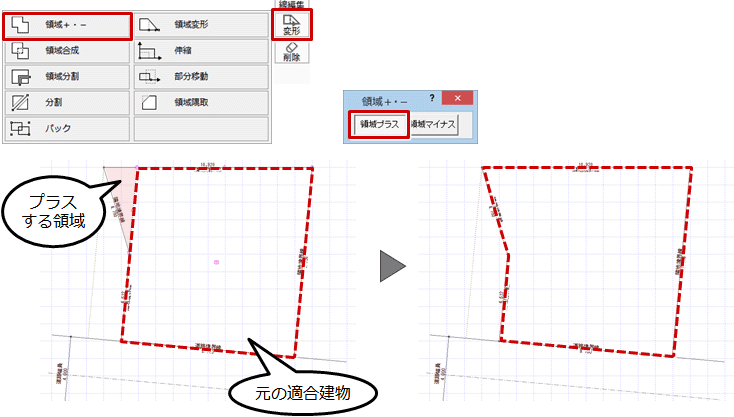

9. 「変形」メニューから「領域＋・－」を選んで、適合建物の領域をプラスします。

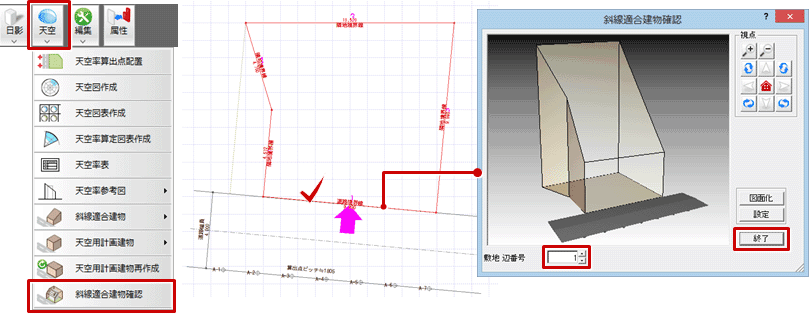

10. 「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。
