Q：入隅道路・行き止まり道路で隅切りがない場合に、「JCBA方式」の考え方で天空率を検討する方法を教えてください。

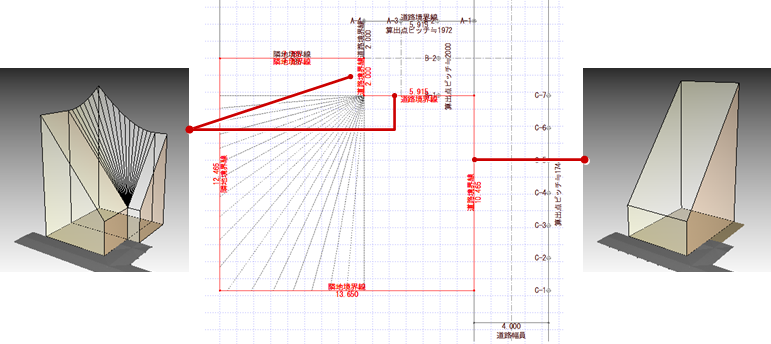

A：道路境界線の入隅部分における「回り込み（境界算定）」の考え方はJCBA方式で採用されており、入隅道路を1つにまとめて境界線の反対側に算出点を配置し、斜線適合建物を回り込んで作成します。入隅部分はどの算出点からも同じ適合建物になります。

操作方法

1. 「設定」をクリックします。

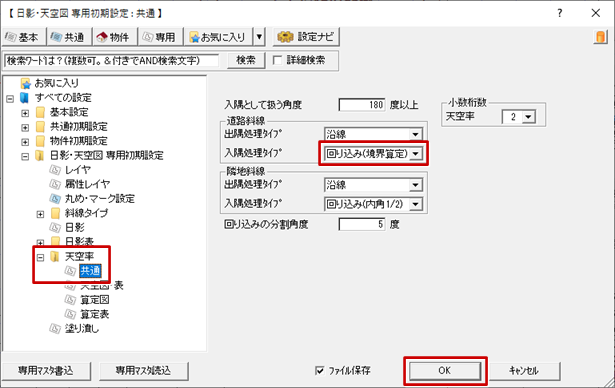

2. 「専用初期設定：天空率－共通」で「道路斜線」の「入隅処理タイプ」を「回り込み（境界算定）」に設定し、「OK」をクリックします。

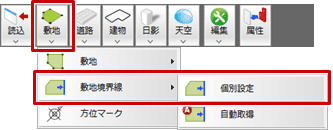

3. 「敷地」メニューから「敷地境界線」の「個別設定」を選びます。

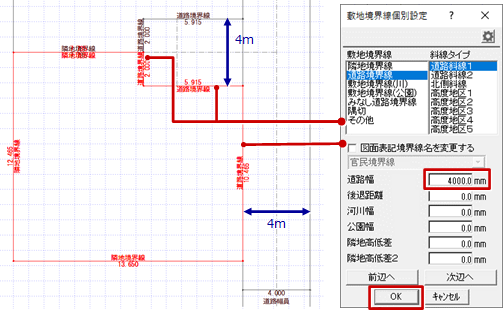

4. 道路境界線の「道路幅」が正しく設定されていることを確認します。

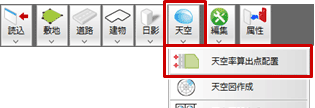

5. 「天空」メニューから「天空率算出点配置」を選びます。

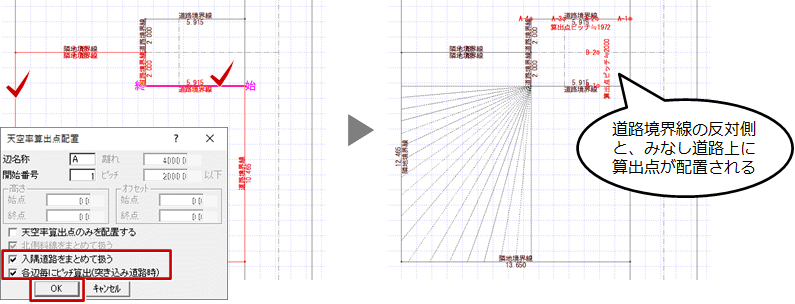

6. 敷地、道路境界線を順にクリックして、算出点を配置します。
   このとき、「入隅道路をまとめて扱う」「各辺毎にピッチ算出（突き込み道路時）」をONにします。

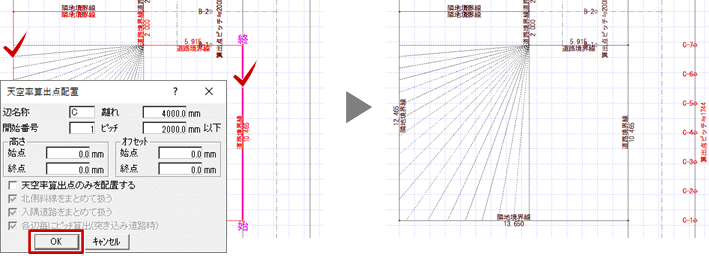

7. 同様に、他の道路境界線にも算出点を配置します。

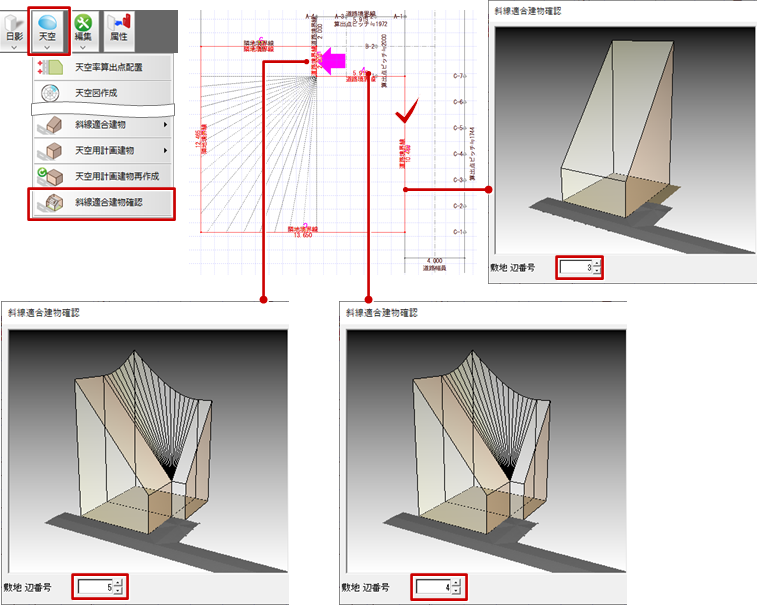

8. 「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。


メモ

• 入隅道路・行き止まり道路に傾斜がある場合は、「天空」メニューの「斜線適合建物」の「斜線適合建物高さ変更」を使って、高さの確認や修正を行ってください。
