プログラム名

日影・天空図

Ver.

Ver.7

ID

Q540345

更新日

2021/05/11

Q：入隅道路・行き止まり道路で隅切りがある場合に、「JCBA方式」の考え方で天空率を検討する方法を教えてください。

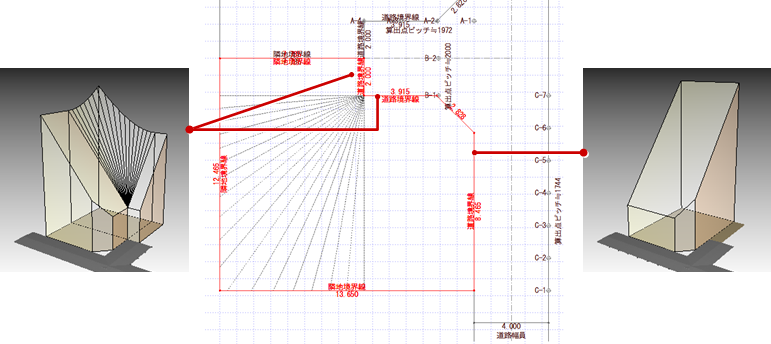

A：隅切りはないものとして、入隅道路を1つにまとめて境界線の反対側に算出点を配置します。適合建物は、入隅に対して回り込んで作成します。

操作方法

1. 「設定」をクリックします。

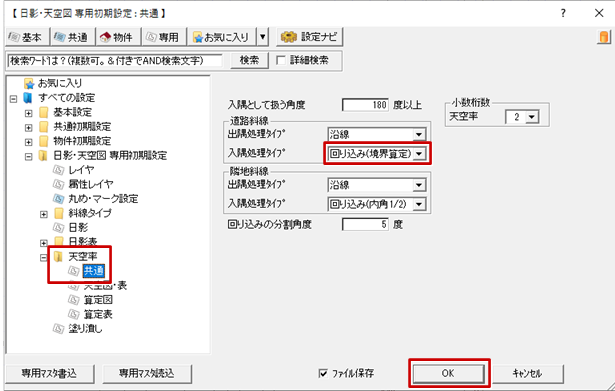

2. 「専用初期設定：天空率－共通」で「道路斜線」の「入隅処理タイプ」を「回り込み（境界算定）」に設定し、「OK」をクリックします。

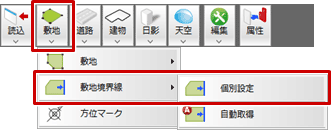

3. 「敷地」メニューから「敷地境界線」の「個別設定」を選びます。

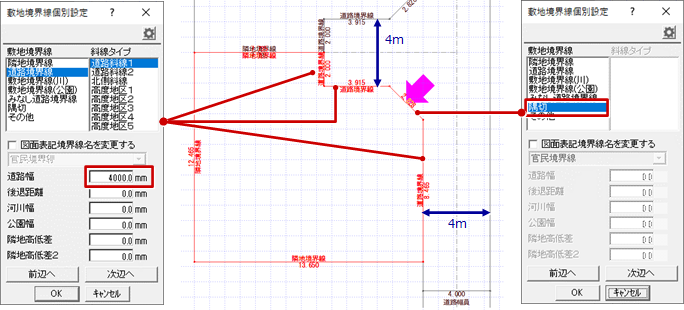

4. 道路境界線の「道路幅」が正しく設定され、隅切り部分は「隅切」に設定されていることを確認します。

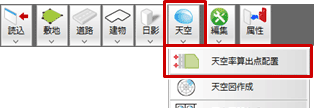

5. 「天空」メニューから「天空率算出点配置」を選びます。

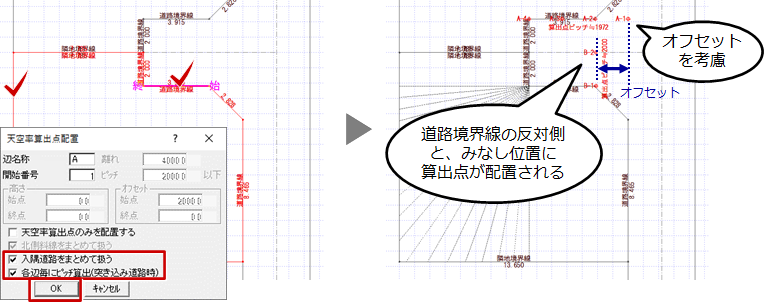

6. 敷地、道路境界線を順にクリックして、算出点を配置します。
   このとき、「入隅道路をまとめて扱う」「各辺毎にピッチ算出（突き込み道路時）」をONにします。

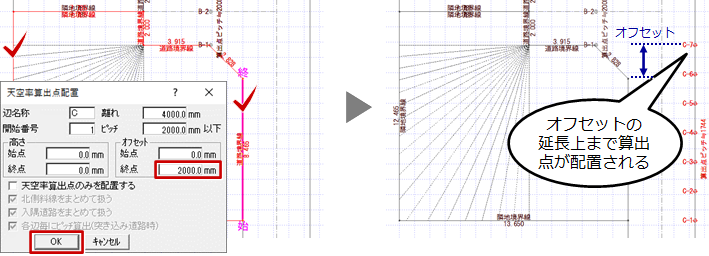

7. 同様に、他の道路境界線にも算出点を配置します。

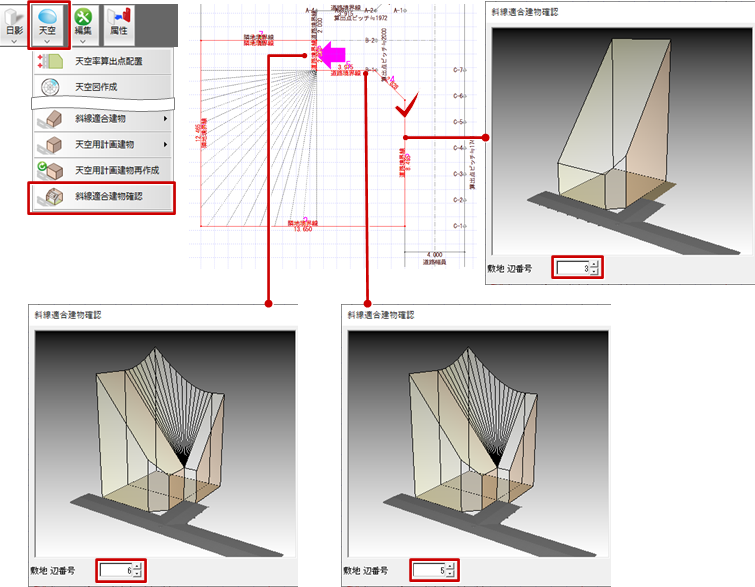

8. 「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。
