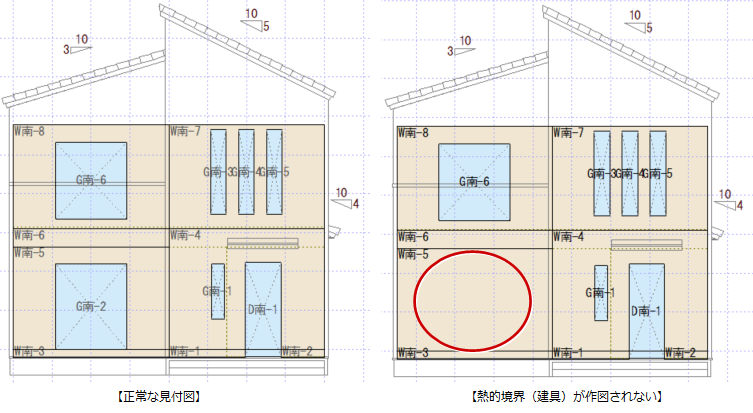

Q:外皮見付図で熱的境界(建具)が作図されません。原因と対処方法を教えてください。

A:外皮見付図で熱的境界(建具)は、平面図の建具の外・内が連動して描画方向が決まります。平面図の建具の向き(外・内)が正しくないことが考えられます。
平面図で建具の向きを修正してから、外皮性能計算にて平面図から建具を再読み込み、熱的境界(建具)の再配置を行います。

平面図の建具の向き(外・内)を確認する

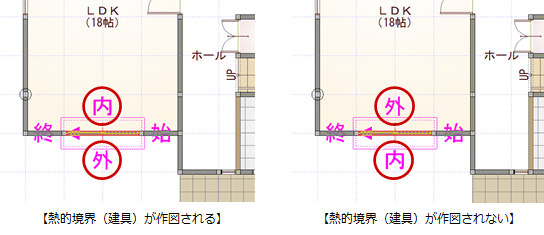

平面図で建具を属性変更したときに表示される「外」「内」の向きを確認し、室内側に「外」が表示されている場合、見付図で熱的境界(建具)が作図されません。

対処方法

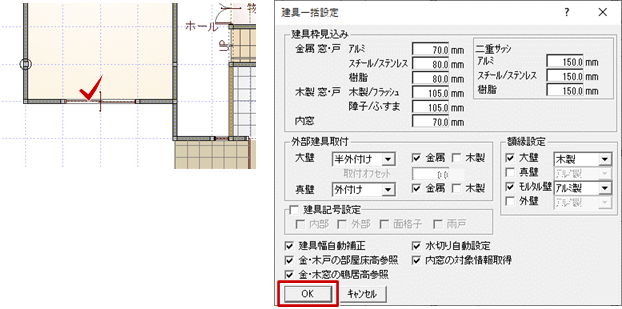

  1. 平面図を開いて、「属性」メニューから「建具一括設定」を選びます。
  2. 向きを修正する建具をクリックします。
  3. 「建具一括設定」ダイアログの「OK」をクリックします。
    ※ このとき、建具の取り付け高や額縁などが初期化されてしまいます。個別に変更しているときは属性を確認してください。
  4. 建具を属性変更して、「外」が室外側になっていることを確認します。

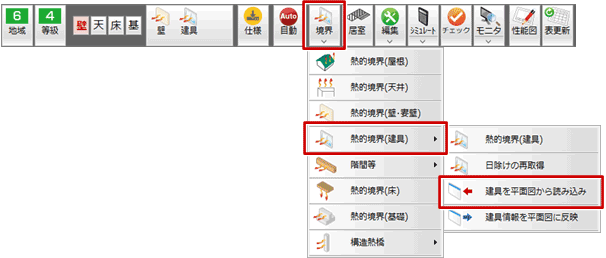

  5. 外皮性能計算を開いて、「境界」メニューから「熱的境界(建具)」の「建具を平面図から読み込み」を選びます。

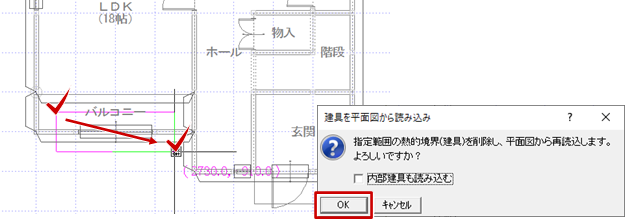

  6. 対象の建具の範囲を指定して、確認画面で「OK」をクリックします。

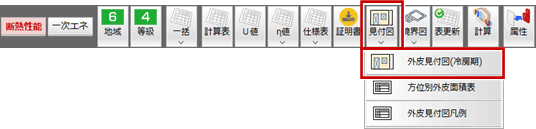

  7. 外皮性能図を開いて、「見付図」メニューから「外皮見付図(冷房期)」を選びます。

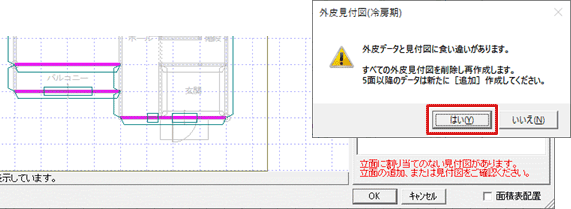

  8. 見付図の再作成の確認画面が表示されたら、「はい」をクリックします。

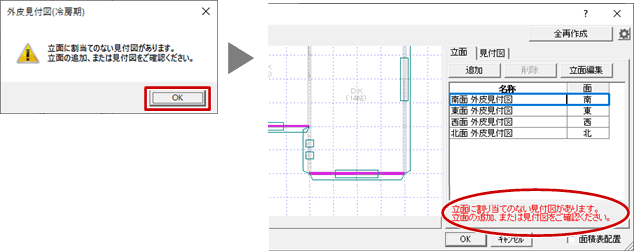

  9. 立面に割り当てがない面(見えない面)がある場合、次の確認画面が開きます。確認画面で「OK」をクリックします。
    ※ 割り当てがない面が存在するときの対処方法については、以下のBEST FAQをご参照ください。
    「Q:外皮見付図(立面)で割り当てがない面を追加する方法を教えてください。」

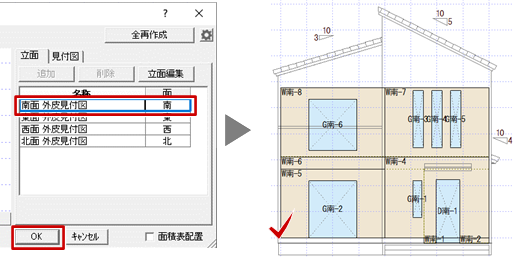

  10. 作成する見付面を選び、「OK」をクリックします。
  11. 見付面の配置位置をクリックします。
