プログラム名 | 外皮性能計算 | Ver. | Ver.8 | ID | Q563140 | 更新日 | 2021/11/30 |
Q:熱的境界図に寸法線を作図する方法を教えてください。
A:熱的境界図の寸法線は、平面図の寸法線が連動しています。平面図で寸法線を入力した後、「編集」メニューの「図形復元」で熱的境界図を選択すると、寸法線を反映できます。
操作方法

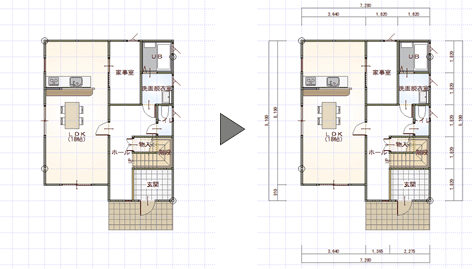

- 平面図を開いて、「一括作成」をクリックします。

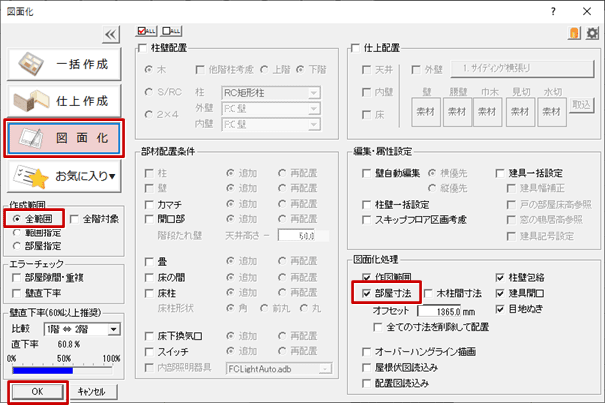

- 「一括作成」ダイアログの「図面化」をONにして、「全範囲」「部屋寸法」がONの状態で、「OK」をクリックします。

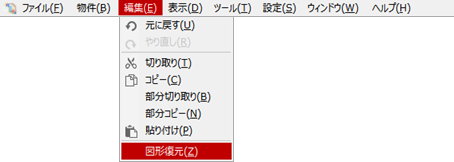

- 外皮性能図を開いて、「編集」メニューから「図形復元」を選びます。

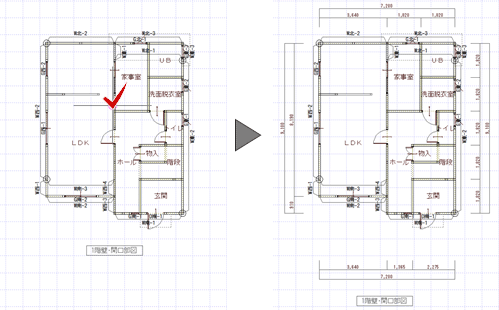

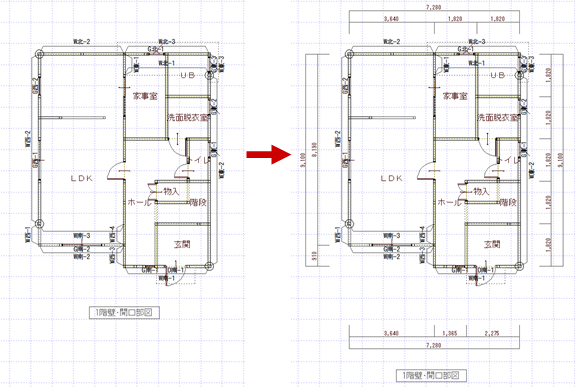

- 熱的境界図をクリックします。
メモ
- 外皮性能図の「表一括更新」コマンドを使っても熱的境界図を更新できます。
操作については、以下のBEST FAQをご参照ください。
「Q:外皮性能計算のデータを変更しました。外皮性能図に変更内容を反映させる方法を教えてください。」
