プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M001132 | 更新日 | 2018/04/10 |
Q:《線形計算》で、新規ページに路線図を作成したいのですが、違うページに配置されてしまいます。
A:CADで新規ページを作ってから《線形計算》のデータを開き、プレビューの画面で追加した新規ページを選んで、[図面作成]してください。
操作方法

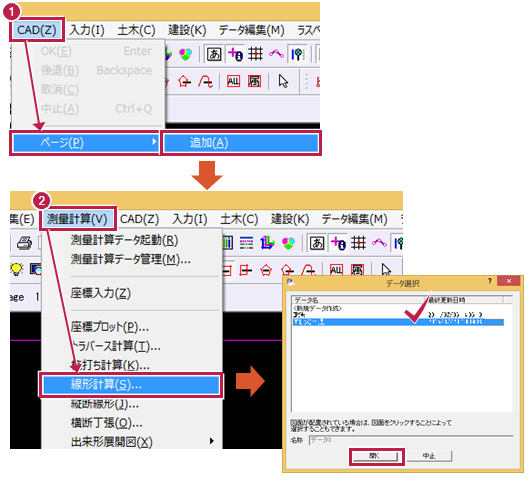

- [CAD]-[ページ]-[追加]します。
- [測量計算]-[線形計算]で、データを選んで[開く]をクリックします。

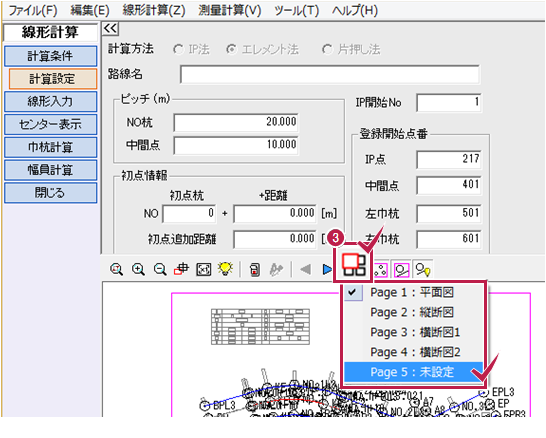

- プレビュー画面上の[CAD:ページ:一覧]のアイコンをクリックし、新規ページを選びます。

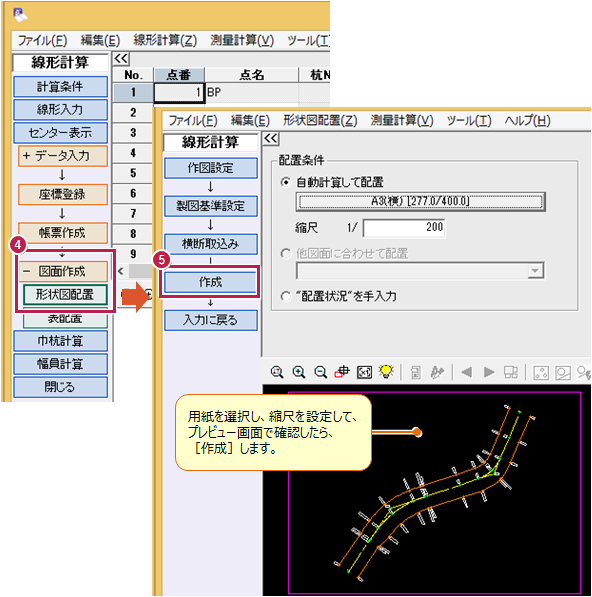

- [センター表示]や[巾杭計算]の[図面作成]-[形状図配置]をクリックします。
- 用紙と縮尺を決めて、[作成]をクリックします。
