Q：《線形計算》で線形のSIMAファイルを読み込むにはどうしたらよいですか。
A：［線形入力］の［取り込み］－［SIMA］で読み込んでください。

操作方法

■エレメント法（要素法）でSIMAを読み込む方法

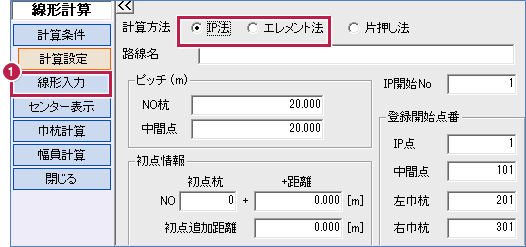

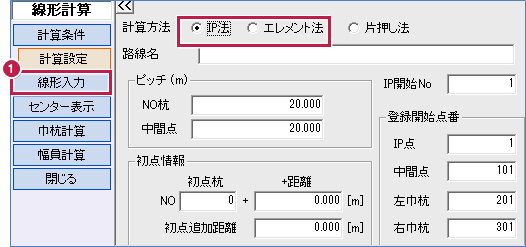

  1. 《線形計算》の［計算条件］ステージで、「計算方法」を［IP法］［エレメント法］のどちらかを選択して、［線形入力］をクリックします。

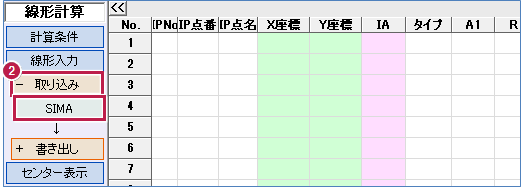

  2. ［線形入力］ステージで、［取り込み］－［SIMA］をクリックします。

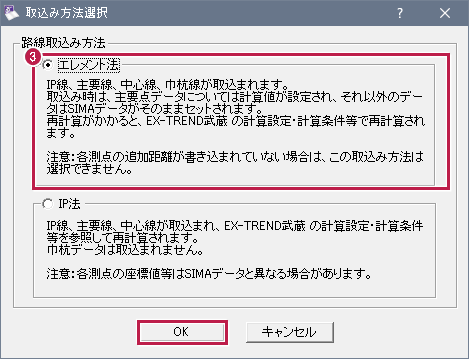

  3. ［エレメント法］を選択して、［OK］をクリックします。

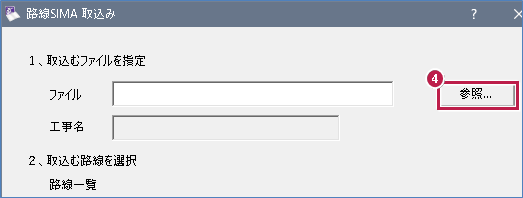

  4. ［参照］をクリックします。

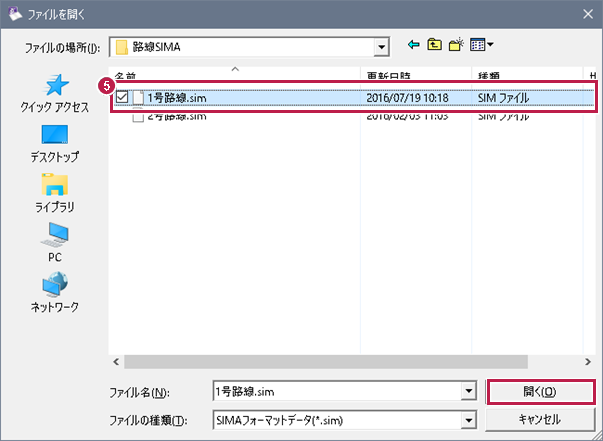

  5. 路線SIMAファイルを選択して、［開く］をクリックします。
  6. エレメント法要素として、路線データが作成されたことを確認します。

■IP法でSIMAを読み込む方法

  1. 《線形計算》の［計算条件］ステージで、「計算方法」を［IP法］［エレメント法］のどちらかを選択して、［線形入力］をクリックします。
  2. ［線形入力］ステージで、［取り込み］－［SIMA］をクリックします。
  3. ［IP法］を選択して、［OK］をクリックします。
  4. ［参照］をクリックします。
  5. 路線SIMAファイルを選択して、［開く］をクリックします。

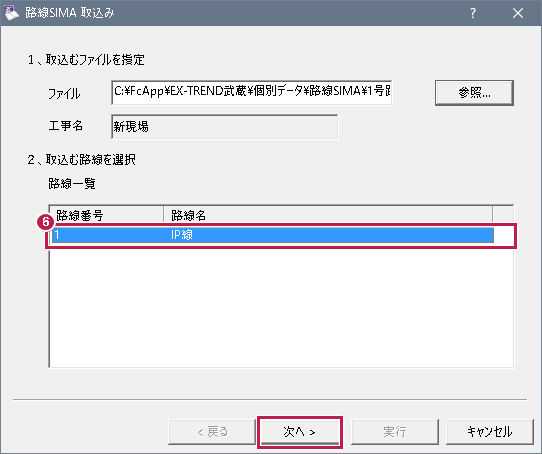

  6. 路線SIMAデータの路線番号を選択して、［次へ］をクリックします。

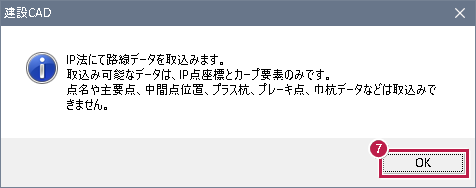

  7. 確認メッセージの［OK］をクリックします。

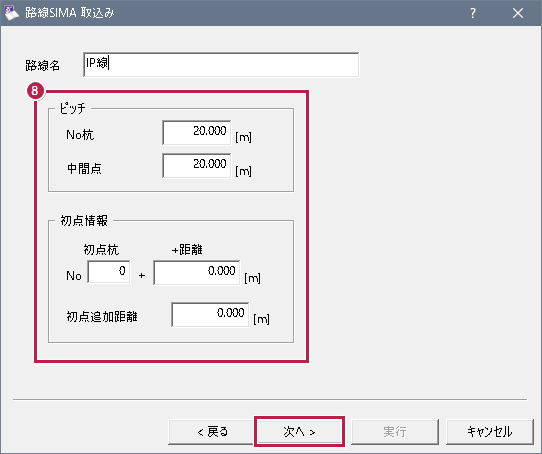

  8. 路線データの初期条件を設定して、［次へ］をクリックします。

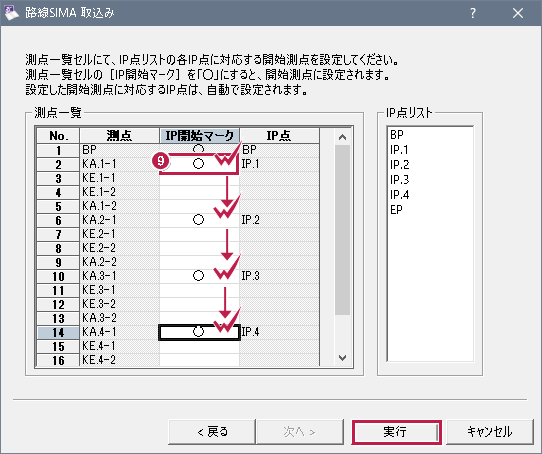

  9. IP番号をつけるために、要素ごとの先頭セルをダブルクリックしてIP番号を割り振り、［実行］をクリックします。

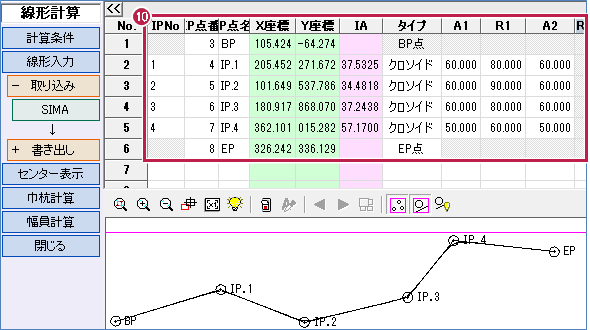

  10. IP点ごとの要素で、路線データが作成されたことを確認します。
メモ
  • 路線SIMAの出力方法はこちらを参照してください。
