CAD（測量計算） >線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M002193 更新日 2018/04/10
Q：《縦断線形》で縦断図を作成しますが、縦断表の項目を追加するには、どうしたらよいですか。
A：［形状図配置］－［作図設定］の［縦断表（項目順）］タブで、右側の一覧から左側の項目にドロップしてください。

操作方法

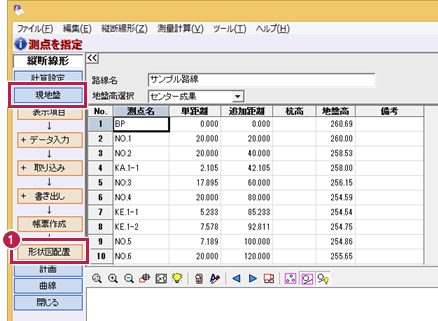

  1. ［現地盤］－［形状図配置］をクリックします。
    ※［計画］－［形状図配置］も同様です。

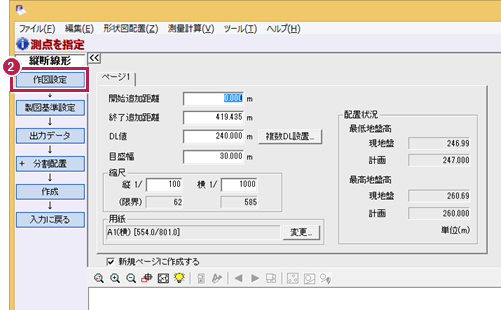

  2. ［作図設定］をクリックします。

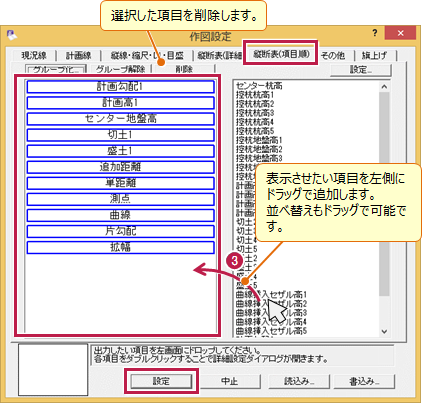

  3. ［縦断表（項目順）］タブで、追加したい項目を右側の一覧から左側の項目にドラッグしてください。
    削除するときは、項目を選択して上の［削除］で可能です。
