距離と角度
距離と角度を計測します。

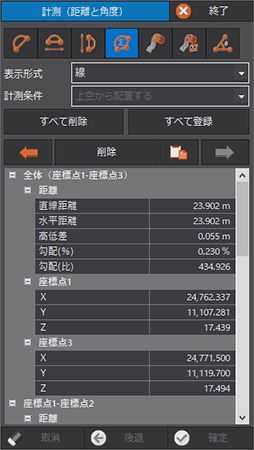

2点間の距離を計測する
- ［変換と計測］タブの
［距離と角度］を選択します。 -
［2点間距離］を選択します。 - 表示形式（線、スタッフ/ロッド）を選択します。
- 2点を指定します。

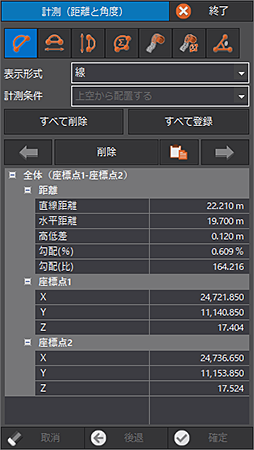

指定した2点間の距離が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［削除］で表示されている計測値を削除することができます。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 2点間の距離の計測値は、真数の座標値から2点間距離を算出し、小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。

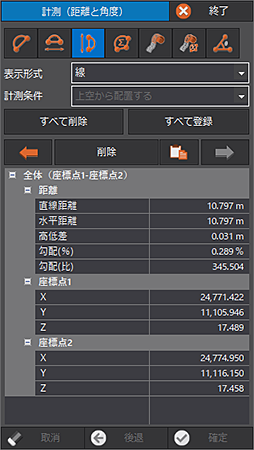

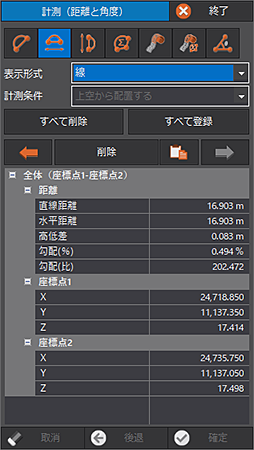

水平距離を計測する
- ［変換と計測］タブの［距離と角度］を選択します。
-
［水平距離］を選択します。 - 表示形式（線、スタッフ/ロッド）を選択します。
- 2点を指定します。
指定した2点間の水平距離が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［削除］で表示されている計測値を削除することができます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 2点間の距離の計測値は、真数の座標値から2点間距離を算出し、小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
高低差を計測する
- ［変換と計測］タブの［距離と角度］を選択します。
-
［高低差］を選択します。 - 表示形式（線、スタッフ/ロッド）を選択します。
- 2点を指定します。
指定した2点間の高低差が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［削除］で表示されている計測値を削除することができます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 2点間の距離の計測値は、真数の座標値から2点間距離を算出し、小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
連続線間の距離を計測する
- ［変換と計測］タブの［距離と角度］を選択します。
-
［連続線距離］を選択します。 - 表示形式（線、スタッフ/ロッド）を選択します。
- 連続線の各点を指定します。
- 指定を終了したら［確定］をクリックします。
指定した連続線間の距離が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［削除］で表示されている計測値を削除することができます。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 連続線距離の総延長は、真数の座標値から各区間の2点間距離を算出し、小数点以下3桁に丸めた（小数点以下4桁目を四捨五入）値を合計して表示されます。

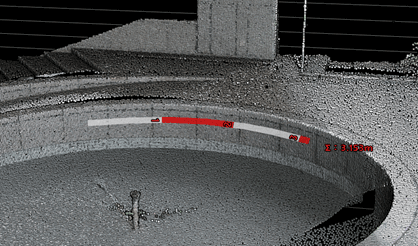

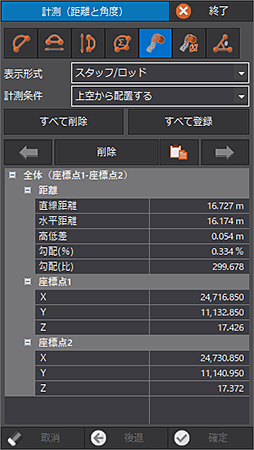

2点間のリボンロッド計測を行う
- ［変換と計測］タブの［距離と角度］を選択します。
-
［距離（リボン計測）］を選択します。 - 表示形式（線、スタッフ/ロッド）を選択します。
- 計測条件（上空から配置する、点群の方向に沿って配置する）を選択します。
- 2点を指定します。
指定した2点間の累計距離が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［削除］で表示されている計測値を削除することができます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 2点間の距離の計測値は、真数の座標値から2点間距離を算出し、小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 計測条件で「上空から配置する」を選択した場合は、入力した直線を真上から点群に落とし、起伏を抽出して計測します。

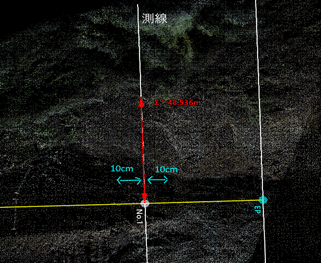

ICT法面工用に計測する場合は、 測線から±10cm以内の点群を計測する必要があるので 「上空から配置する」を選択してください。
- 計測条件で「点群の方向に沿って配置する」を選択した場合は、入力した直線の周囲の点群から点群の方向（法線）を求め、その方向から直線を点群に落とし、起伏を抽出して計測します。
側面等、上空から配置できない箇所を 計測する場合に選択してください。

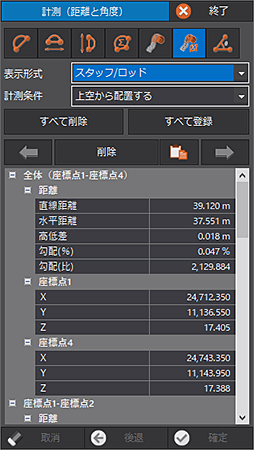

連続線間のリボンロッド計測を行う
- ［変換と計測］タブの［距離と角度］を選択します。
-
［連続線距離（リボン計測）］を選択します。 - 表示形式（線、スタッフ/ロッド）を選択します。
- 計測条件（上空から配置する、点群の方向に沿って配置する）を選択します。
- 連続線の各点を指定します。
- 指定を終了したら［確定］をクリックします。
指定した各点間の距離と累計距離が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［削除］で表示されている計測値を削除することができます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 2点間の距離の計測値は、真数の座標値から2点間距離を算出し、小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
- 計測条件で「上空から配置する」を選択した場合は、入力した直線を真上から点群に落とし、起伏を抽出して計測します。
ICT法面工用に計測する場合は、 測線から±10cm以内の点群を計測する必要があるので 「上空から配置する」を選択してください。 - 計測条件で「点群の方向に沿って配置する」を選択した場合は、入力した直線の周囲の点群から点群の方向（法線）を求め、その方向から直線を点群に落とし、起伏を抽出して計測します。
側面等、上空から配置できない箇所を 計測する場合に選択してください。

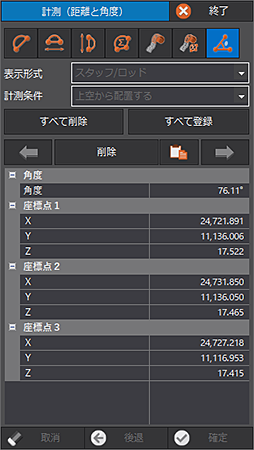

角度を計測する
- ［変換と計測］タブの［距離と角度］を選択します。
-
［角度］を選択します。 - 3点を指定します。
指定した3点間の角度が表示されます。
メモ
- 続けて計測することも可能です。
- ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
- ［削除］で表示されている計測値を削除することができます。
- ［クリップボードへコピー］で計測結果をクリップボードへコピーすることもできます。
- ［すべて削除］ですべての計測値を削除することができます。
- ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［3D］に表示されます。
- 角度の表示方法は、TREND-POINTボタンの［アプリケーションの設定］の［アプリケーションの設定（表示設定）］ダイアログの［角度の表記］で設定します。
- 計測した点の座標値は、真数の座標値から小数点以下3桁に丸めて（小数点以下4桁目を四捨五入）表示されます。
