距離と角度

【横断ビュー】指定した点間の距離と角度を計測します。

2点間の距離を計測する

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［2点間距離］を選択します。
  3. 表示形式（線、スタッフ/ロッド）を選択します。
  4. 2点を指定します。
    指定した2点間の距離が表示されます。

メモ

  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。

ページの先頭へ

水平距離を計測する

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［水平距離］を選択します。
  3. 表示形式（線、スタッフ/ロッド）を選択します。
  4. 2点を指定します。
    指定した2点間の水平距離が表示されます。

メモ

  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。

ページの先頭へ

高低差を計測する

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［高低差］を選択します。
  3. 表示形式（線、スタッフ/ロッド）を選択します。
  4. 2点を指定します。
    指定した2点間の高低差が表示されます。

メモ

  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。

ページの先頭へ

高低差を計測する（※比較プロジェクトの場合のみ）

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［高低差（比較）］を選択します。
  3. 表示形式（線、スタッフ/ロッド）を選択します。
  4. 高低差を計測する位置をクリックします。
    指定した位置の基準断面と比較断面の高低差を表示します。

メモ

  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。

ページの先頭へ

連続線間の距離を計測する

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［連続線距離］を選択します。
  3. 表示形式（線、スタッフ/ロッド）を選択します。
  4. 連続線の各点を指定します。
  5. 指定を終了したら［確定］をクリックします。
    指定した連続線間の距離が表示されます。

メモ

  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。

ページの先頭へ

2点間のリボンロッド計測を行う

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［距離（リボン計測）］を選択します。
  3. 表示形式（線、スタッフ/ロッド）を選択します。
  4. 2点を指定します。
    指定した2点間の累計距離が表示されます。

メモ

  • リボン計測で指定可能な点は、断面構成点のみです。（断面点群や何もないところは指定できません。）

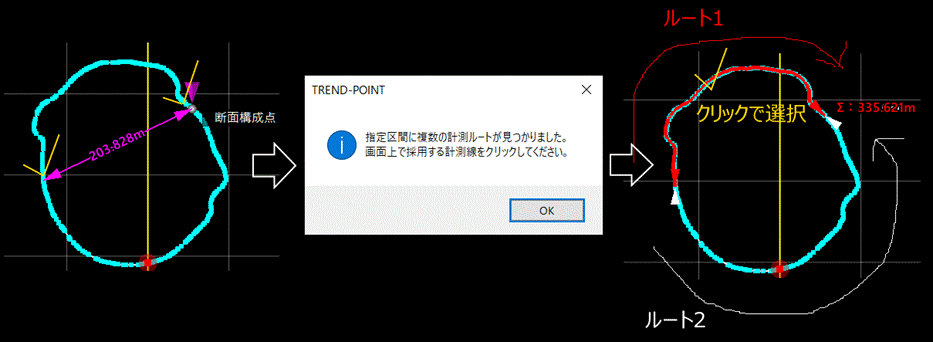

  • 閉合形状の場合、指定された区間に複数の計測ルートが発生するため、下図のようにメッセージが表示されますので、採用する方を画面でクリックしてください。

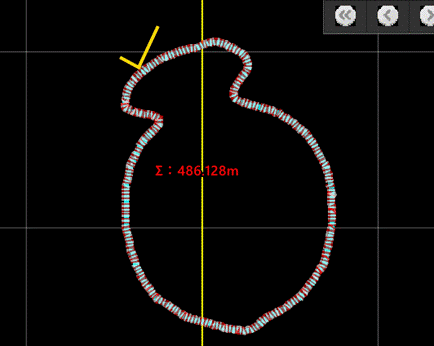

  • 閉合形状の場合、1点目と2点目に同じ断面構成点を指定した場合は、1周分の距離を計測します。
  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。

ページの先頭へ

角度を計測する

  1. ［断面］タブの［距離と角度］を選択します。
  2. ［角度］を選択します。
  3. 3点を指定します。
    指定した3点間の角度が表示されます。

メモ

  • 続けて計測することも可能です。
  • ［←（前へ）］で1つ前の計測値を表示します。［→（次へ）］で次の計測値を表示します。
  • ［削除］で表示されている計測値を削除することができます。
  • ［すべて削除］ですべての計測値を削除することができます。
  • ［すべて登録］で計測値を登録することができます。登録された計測値は［データ一覧］の［計測値］の［断面］に表示されます。
  • 角度の表示方法は、TREND-POINTボタンの［アプリケーションの設定］の［アプリケーションの設定（表示設定）］ダイアログの［角度の表記］で設定します。
