プロパティ

「柱」などのオブジェクトのプロパティには「基本」タブがあります。ここでは、名称、記号を設定します。その他にも材質、形状などを設定します。

「名称」の履歴について

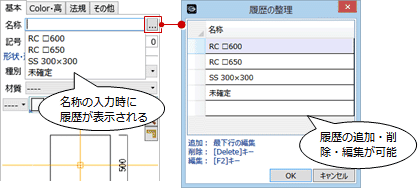

名称の入力時に、過去に入力した履歴が表示されます。

名称の右側のボタンをクリックすると、登録されている履歴が一覧で表示され、名称の追加・削除・編集を行うことができます。

「基本」タブ形状作成について

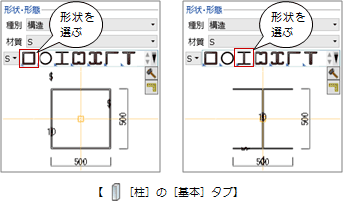

「柱」や「梁」など一部のコマンドの「基本」タブには形状に関する設定があり、システム固定の形状、断面形状のテンプレートに登録されているオリジナルの形状を選ぶことができます。

メモ

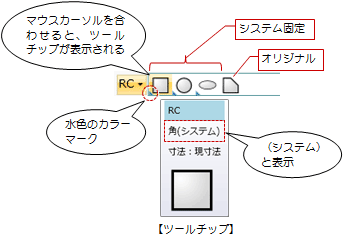

• システム固定の形状であるかオリジナルの形状であるかは、次で確認できます。
  （オリジナル形状の登録については、「作成した断面形状をテンプレートに登録するには」を参照）

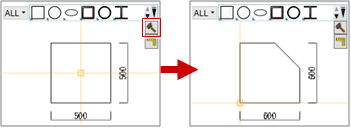

• 「形状作成」でオブジェクトの断面形状を編集できます。
  　

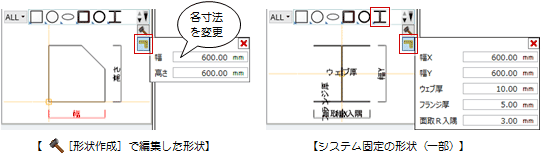

• 断面形状の寸法は、「寸法設定」で変更できます。なお、設定できる寸法は、「形状作成」で編集した内容によって異なります。

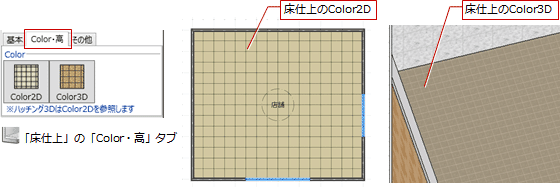

「床仕上」などのオブジェクトのプロパティで見られる共通的な属性の1つに「Color・高」タブがあります。ここでは、平面・3Dビューなどで表示するオブジェクトの色を設定します。

　

平面ビューで表示する色は「Color2D」で設定し、3Dビューなどで立体を表示する色は「Color3D」で設定します。

メモ

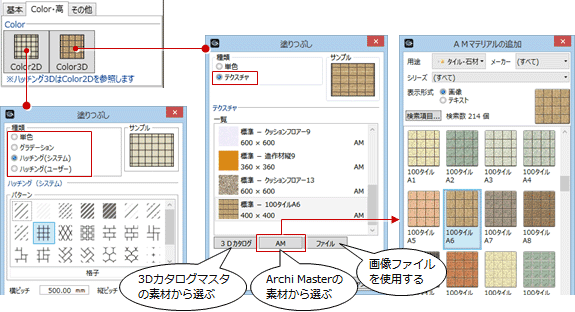

• 「塗りつぶし」ダイアログの「単色」については「単色で塗りつぶす」、「グラデーション」については「グラデーションをかける」、「ハッチング（システム）」については「ハッチングで表現する」、「ハッチング（ユーザー）」については「ラインを組み合わせて表現する」を参照してください。
• 複数のオブジェクトに同じ素材を使用したい場合は、「Color2D」「Color3D」の素材上で右クリックすると素材のコピー・貼り付けが可能です。
  　
• 「塗りつぶし」ダイアログの設定を他のプロジェクトでも利用したいときは、「コレクション」をクリックして塗りつぶしコレクションに登録します。
  （操作については、「塗りつぶしコレクションに登録する」を参照）
  　

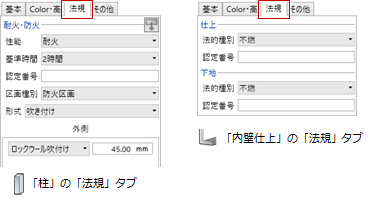

「柱」「内壁仕上」などのオブジェクトのプロパティで見られる共通的な属性の1つに「法規」タブがあります。
ここでは、主に、耐火・防火性能など法規に関するものを設定します。これらは「オブジェクトリスト」、「凡例」などで使用されます。
