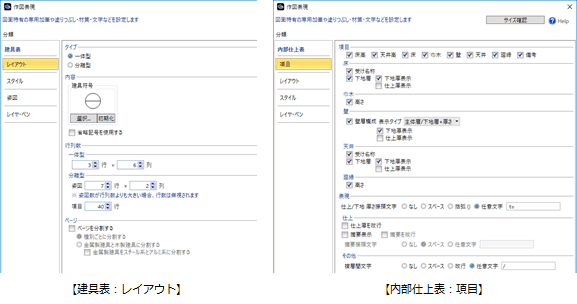

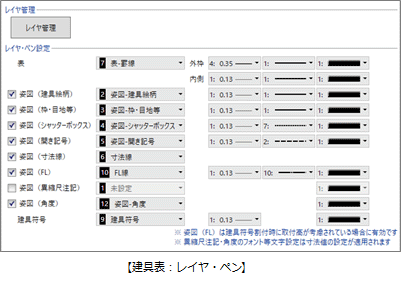

レイアウト／スタイル／姿図／レイヤ・ペン／項目

建具表のレイアウトを変更するにはM037690_hyo_sec01

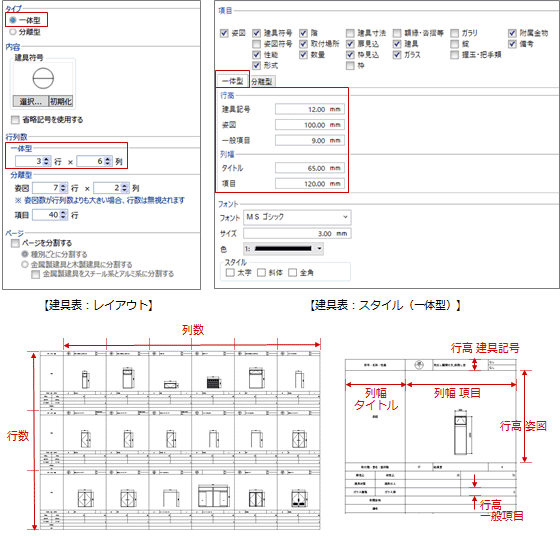

「タイプ」で「一体型」を選び、行・列の数や行高さ、列幅を設定します。
「項目」で建具表に記載するプロパティ項目を選び、「フォント」で文字のフォントやサイズなどを変更します。

　

「建具符号」については、「リスト符号を付加するには」を参照してください。
「省略記号を使用する」については、「省略記号を設定する」を参照してください。
建具の種別などによってページを分けず、詰めて作表するときは「ページを分割する」をOFFにします。
ページを分けるときは「ページを分割する」をONにして条件を設定します。

種別ごとに分割する

建具、サスペンドガラス、ハイパーティション、移動パーティション、トイレパーティションの種別単位でページを分割します。

金属製建具と木製建具に分割する

金属製建具、木製建具、パーティション類にページを分割します。
金属製建具は、「金属製建具をスチール系とアルミ系に分割する」をONにすると骨材質によってさらにページを分割します。

金属製建具（スチール系）	骨材質が「スチール」「軽量スチール」「ステンレス」
金属製建具（アルミ系）	骨材質が「アルミニウム」「樹脂」「アルミニウム＋樹脂」「アルミニウム＋木」
木製建具	骨材質が「木」
パーティション類	サスペンドガラス、ハイパーティション、移動パーティション、トイレパーティション ※ 種別や骨材質で分割せずにまとめて作表

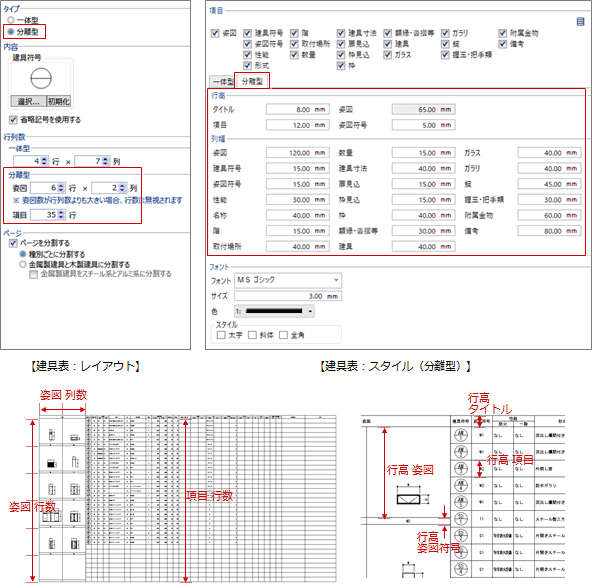

「タイプ」で「分離型」を選び、姿図の行・列数や項目の行数、各項目の行高さ、列幅を設定します。
「項目」で建具表に記載するプロパティ項目を選び、「フォント」で文字のフォントやサイズなどを変更します。

　

「建具符号」については、「リスト符号を付加するには」を参照してください。
「省略記号を使用する」については、「省略記号を設定する」を参照してください。
建具の種別などによってページを分けず、詰めて作表するときは「ページを分割する」をOFFにします。
ページを分けるときは「ページを分割する」をONにして条件を設定します。

種別ごとに分割する

建具、サスペンドガラス、ハイパーティション、移動パーティション、トイレパーティションの種別単位でページを分割します。

金属製建具と木製建具に分割する

金属製建具、木製建具、パーティション類にページを分割します。
金属製建具は、「金属製建具をスチール系とアルミ系に分割する」をONにすると骨材質によってさらにページを分割します。

金属製建具（スチール系）	骨材質が「スチール」「軽量スチール」「ステンレス」
金属製建具（アルミ系）	骨材質が「アルミニウム」「樹脂」「アルミニウム＋樹脂」「アルミニウム＋木」
木製建具	骨材質が「木」
パーティション類	サスペンドガラス、ハイパーティション、移動パーティション、トイレパーティション ※ 種別や骨材質で分割せずにまとめて作表

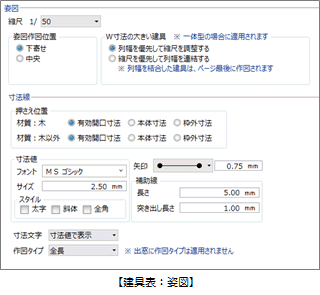

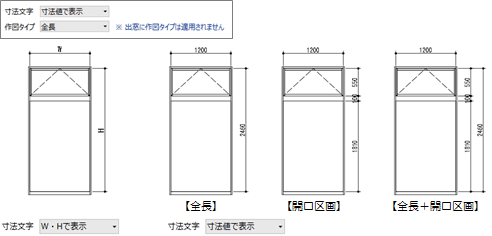

建具表の建具姿図について、縮尺、寸法線の押さえ位置、寸法文字の表示形式などを設定します。
（寸法線のスタイルについては、「寸法線・引出線の表現を設定するには」を参照）

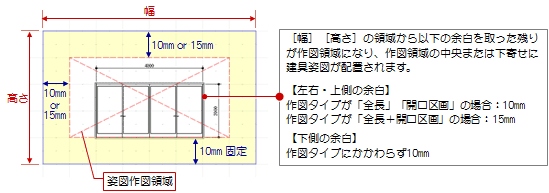

建具表の姿図領域から余白を取った残りが作図領域になり、「姿図作図位置」で作図領域内の下詰めに姿図を配置するか中央に配置するかを設定します。
　

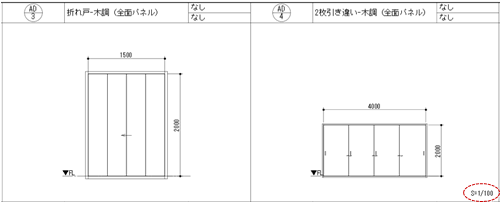

指定した縮尺で姿図が作図領域内に収まらない場合は、1/50→ 1/100→ 1/200→ 1/300→ 1/400→ 1/500まで自動縮小して配置されます。
ただし、一体型建具表の場合、幅が大きい建具については「W寸法の大きい建具」で姿図の作図条件を設定できます。

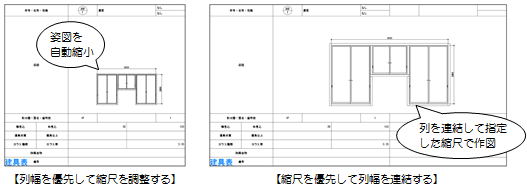

列幅を優先して縮尺を調整する	指定した縮尺で姿図が作図領域内に収まらない場合は、姿図を自動縮小します。
縮尺を優先して列幅を連結する	指定した縮尺で姿図の幅が作図領域内に収まらない場合は、最終ページの末尾（ページ分割した場合は各グループの末尾）に複数列を使って姿図を作図します。 ※ 姿図の高さが収まらない場合は、姿図を自動縮小します。 ※ 一体型建具表のみで有効です。

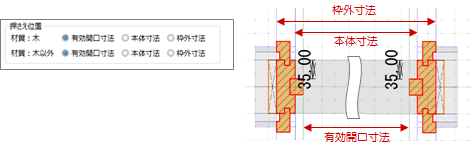

建具姿図の寸法をどの位置で押さえるかを、建具の材質別に設定します。

有効開口寸法	「建具編集」「建具見付編集」の「外枠形状断面設計」の「有効開口線」で設定した有効開口線間の寸法になります。
本体寸法	簡易枠見付の内側（建具入力点）間の寸法になります。
枠外寸法	簡易枠見付の外側間の寸法になります。
