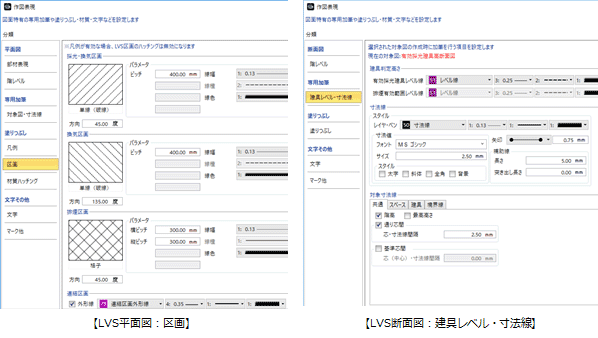

対象図・寸法線 ／ 区画 ／ 建具レベル・寸法線 ／ LVS区画面積

LVS平面図、LVS面積求積図のときに設定できます。

作図対象の図面または区画を設定します。
　

LVS平面図、LVS断面図のときに設定できます。

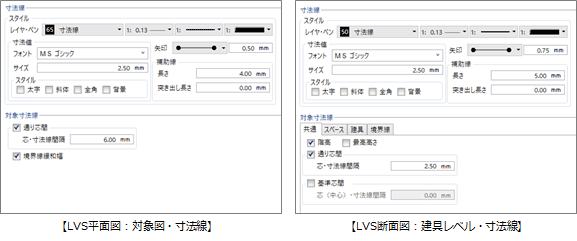

詳しくは、「寸法線・引出線」を参照してください。

LVS平面図のときに設定できます。

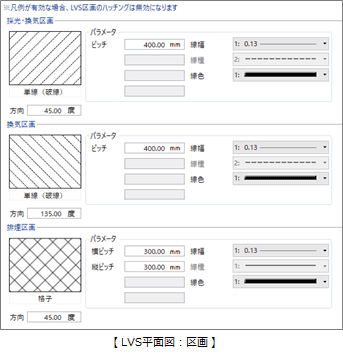

区画のハッチングやパラメータ、線種などを設定します。
（ハッチングパターンやパラメータについては、「ハッチングの適用要素とパターン」を参照）

メモ

• 作図表現（凡例）の「凡例を使用する」がONの場合、LVS区画のハッチング設定は無効になります。

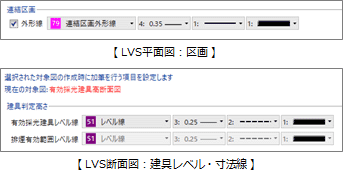

LVS平面図、LVS断面図のときに設定できます。

各要素のレイヤ、線幅、線種、線色を設定します。

メモ

• 使用するレイヤの追加、削除は、「レイヤ管理」で行います。
  （詳しくは、「レイヤ」を参照）

LVS面積求積図のときに設定できます。

詳しくは、「面積区画」を参照してください。
