モデル比較

1. 「モデル比較」をクリックします。
   「モデル比較」タブが開きます。

2. 「モデル読み込み」をクリックします。
3. 参照ファイルを選択して、「開く」をクリックします。
   読み込み可能なファイルは、GLOOBE（.GLM）、IFC2x3（.ifc）、ST-Bridge（.stb）のデータです。
4. プロパティの「詳細」をクリックします。
5. 参照するオブジェクトにチェックを付けて、「OK」をクリックします。
   　

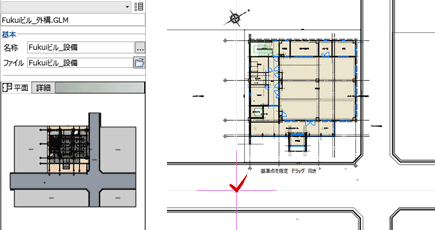

6. 配置基準位置をクリックします。
   　
7. 同様に、比較するモデルデータを読み込んで、同じ位置に配置します。
   　

メモ

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
• 「モデル読み込み」で読み込んだモデルは保存されません。「モデル比較」タブを閉じた時点で削除されます。また、「モデル比較」タブを開いている間は、自動保存は無効になります。
• 「モデル読み込み」で読み込んだモデルは、「モデル比較」タブ内では外部参照（全棟）データの扱いになります。不要な比較モデルは、選択して削除可能です。

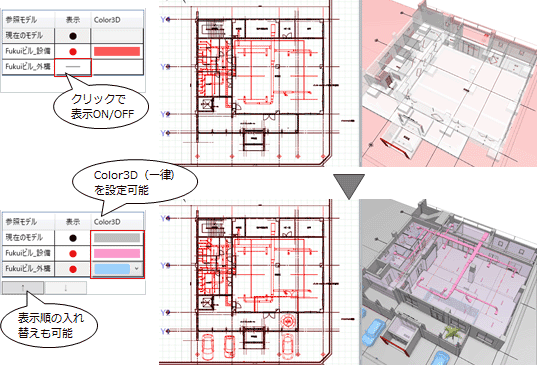

1. 「重ねて比較」をクリックします。
   平面ビューと3Dビューが左右に表示されます。
2. 表示をON/OFFしたり、Color3Dを設定したりして、モデルデータを比較します。


メモ

• 「重ねて比較」では、平面ビューは塗りつぶし無しになり、比較モデルの線色が赤で表示されます。
• モデルを開いている状態で、比較するモデルを読み込んだ場合、開いているモデルは「現在のモデル」と表示されます。「現在のモデル」は常に先頭になり、表示OFFや順序の入れ替えはできません。

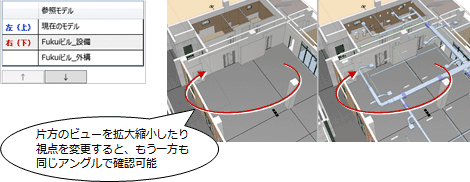

1. 「並べて比較」をクリックします。
   モデル1と2の3Dビューが左右に表示されます。
2. 3Dビューの視点を変更して、モデルデータを比較します。


メモ

• モデルを開いている状態で、比較するモデルを読み込んだ場合、開いているモデルは「現在のモデル」と表示されます。「現在のモデル」は常に先頭になり、順序の入れ替えはできません。

「現在のモデル」と比較モデルとの整合をチェックし、「現在のモデル」への取り込みを行います。

比較モデルを1つも読み込んでいない、または複数読み込んでいる場合は、整合チェックできません。

1. 「整合チェック」をクリックします。

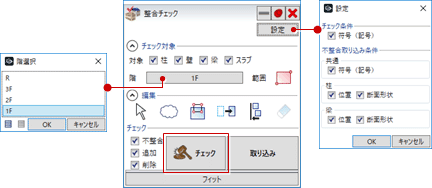

2. 「設定」をクリックして、条件を確認します。

チェック条件	平面領域・高さ範囲が同じ場合に符号（記号）を比較するときはONにします。
不整合取り込み条件	取り込みを行うときに、ONにした情報が取り込まれます。

3. チェックの対象部材（柱、壁、梁、スラブ）と階を選びます。
4. チェック内容を選んで、「チェック」をクリックします。


   不適合	平面領域・高さ範囲が異なる部材を表示します。「設定」により、符号（記号）も考慮します。
   追加	比較モデルのみに存在する部材を表示します。
   削除	比較モデルにない部材（現在のモデルのみに存在）を表示します。

   　

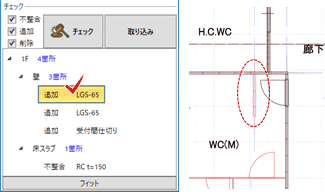

5. エラーの箇所をクリックすると、指定した部分がビュー内に大きく表示され、整合が必要な箇所を確認できます。
   　

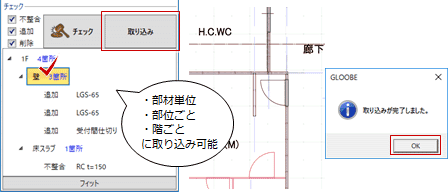

6. 取り込む部材（または部位、階）を指定して「取り込み」をクリックします。
7. 確認画面で「OK」をクリックすると、指定した部材が取り込まれます。
   取り込まれるのは、「設定」の「不整合取り込み条件」でONにした情報です。
   　
8. 「チェック」をクリックして、エラーの箇所が減ったことを確認します。
   　

メモ

• 「取り込み」によって、仕上などの平面追従処理も行われます。
• 取り込み部材の断面リストとの関連付けは破棄されます。
• 取り込み部材に付いているフカシ・断熱材も取り込まれます。
• パネルから使用できる編集機能は、次のとおりです。

「選択」	要素を選択して編集します。
「雲形」	雲形図形を配置してコメントを記入します。
「領域プラス・マイナス」	指定した領域をプラス・マイナスします。
「移動」	選択された要素を移動します。
「面一（面合わせ）」	指定した基準線に合うように、対象要素を平行移動させます。
「削除」	選択された要素を削除します。
